ماهیت و مکانیزم فنی قفسه بندی شاتل درایوین
سیستم قفسه بندی شاتل درایوین یک ساختار ذخیره‌سازی با تراکم بسیار بالا است که از ترکیب قفسه‌های تونلی و یک حامل متحرک خودکار به نام رادیو شاتل بهره می‌برد. در ساختارهای سنتی متراکم، لیفتراک ناچار است برای بارگذاری یا تخلیه پالت‌ها به درون دهانه‌های طولانی و تاریک وارد شود. این ورود و خروج مکرر نه تنها سرعت عملیات را کاهش می‌دهد، بلکه ریسک آسیب به ستون‌ها و افتادن بار را به شدت بالا می‌برد. ساختار شاتل درایوین این گلوگاه فیزیکی را با حذف نیاز به ورود ماشین‌آلات سنگین به عمق قفسه برطرف کرده است.
مکانیزم حرکتی این تجهیز بر پایه ریل‌های اختصاصی استوار است که در طول هر کانال ذخیره‌سازی نصب شده‌اند. رادیو شاتل با قرار گرفتن روی این ریل‌ها و رفتن به زیر پالت، جک هیدرولیکی یا الکتریکی خود را فعال می‌کند، پالت را چند سانتی‌متر از سطح ریل جدا می‌سازد و سپس آن را در طول کانال به جلو یا عقب منتقل می‌نماید. راننده لیفتراک تنها وظیفه دارد شاتل را در ابتدای کانال مورد نظر قرار دهد و بارها را روی لبه ورودی بگذارد؛ مابقی مسیر جابجایی درون راهرو توسط ربات و بر اساس فرمان‌های کنترل از راه دور انجام می‌شود.
به عنوان یک مثال فرضی، سردخانه‌ای را در نظر بگیرید که دمای منفی ۲۵ درجه سانتی‌گراد دارد و هزینه نگهداری هر متر مکعب فضا در آن سرسام‌آور است. در چنین محیطی، استفاده از این سیستم اجازه می‌دهد کانال‌هایی با عمق بیست یا حتی سی پالت بدون نیاز به هیچ راهروی میانی طراحی شوند. خطای متداول در درک این سیستم، یکی دانستن آن با سیستم‌های تمام اتوماتیک سنگین است؛ در حالی که شاتل درایوین یک سیستم نیمه‌خودکار انعطاف‌پذیر به شمار می‌رود که نیاز به بازطراحی کامل جریان سالن ندارد. برای بررسی عملیاتی، پیش از استقرار باید میزان تخت بودن و تابیدگی پایه‌های پالت‌ها بررسی شود تا عدم تراز چوب یا پلاستیک مانع نشستن صحیح روی بازوهای بالابرنده ربات نشود.
راهنمای جامع این موضوع: طراحی چیدمان و قفسه‌بندی انبار

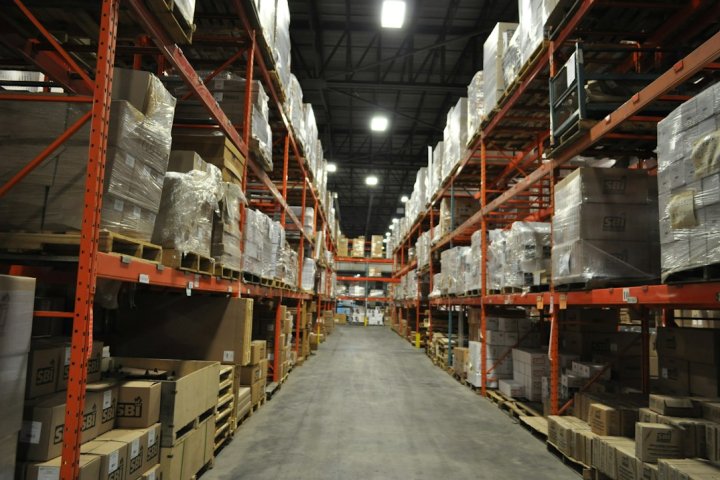

نقش ربات شاتل در افزایش سرعت چیدمان بارهای پالت‌پذیر همگن
بارهای همگن به محصولاتی اطلاق می‌شوند که دارای وزن، ابعاد پالت و ویژگی‌های فیزیکی یکسان بوده و تاریخ انقضا یا کد رهگیری مشابهی دارند. در صنایعی مانند نوشیدنی، لبنیات، تولید قطعات خودرو و محصولات فصلی، حجم عظیمی از یک کالای خاص در زمان کوتاه تولید و وارد انبار می‌شود. ربات شاتل برای این دست کالاها عملکردی فوق‌العاده سریع ارائه می‌دهد؛ چرا که عملیات بارگذاری یا تخلیه را به یک پروسه زنجیره‌ای و متوالی تبدیل می‌کند که در آن توقف‌های حرکتی اپراتور به حداقل می‌رسد.
علت افزایش چشمگیر سرعت کارکرد در این چرخه، تفکیک وظیفه جابجایی عمودی از حرکت افقی است. لیفتراک صرفاً در دهانه کانال مستقر شده و پالت بعدی را از خط تولید یا رمپ تخلیه تحویل می‌گیرد، در حالی که در همان لحظه، ربات شاتل پالت قبلی را به انتهای کانال برده، در موقعیت میلی‌متری دقیق مستقر ساخته و در حال بازگشت به نقطه صفر برای تحویل بار بعدی است. هماهنگی این دو چرخه زمانی، راندمان تخلیه تریلی‌ها را تا سه برابر نسبت به انبارش معمولی ارتقا می‌دهد.
بیشتر بخوانید: طراحی چیدمان و قفسه‌بندی برای استفاده‌ی بهتر از متراژ انبار
فرض کنید یک کارخانه تولید آب‌میوه در فصل برداشت محصول روزانه پانصد پالت یک‌شکل را وارد انبار موقت می‌کند. در روش‌های متداول، هدایت لیفتراک در یک دهانه تاریک با دنده‌عقب رفتن مداوم مستلزم صرف وقت زیادی برای هر پالت است؛ اما با این ربات، زمان هر سیکل بارگذاری به طور متوسط به کمتر از یک دقیقه کاهش می‌یابد. اشتباه متداول مدیران انبار، تخصیص اقلام ناهمگن با سایزهای متنوع پالت به یک کانال شاتل است که منجر به خطای سنسورهای فتوالکتریک و توقف مکرر دستگاه می‌شود. بررسی دوره‌ای عملکرد حسگرهای نوری و فاصله‌سنج‌های لیزری تعبیه‌شده روی بدنه ربات تضمین می‌کند که فاصله استاندارد بین پالت‌ها همواره حفظ شود.

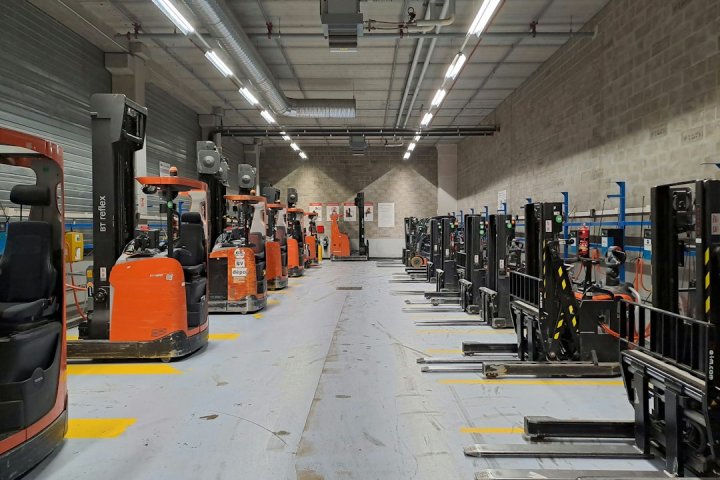

مقایسه عملکردی قفسه شاتل درایوین با سیستم درایوین سنتی
سیستم درایوین سنتی بر پایه تکیه‌گاه‌های پیوسته استوار است که لیفتراک برای استقرار بار باید با دکل برافراشته وارد فضای میان این تکیه‌گاه‌ها شود. این مسئله محدودیت‌های فنی و انسانی متعددی ایجاد می‌کند که مستقیماً بر هزینه‌های تعمیر و نگهداری انبار اثرگذار است. در سوی دیگر، قفسه‌بندی شاتل درایوین با استفاده از یک بستر پایدار ریلی و ربات خودمختار، ساختار مکانیکی متفاوتی را پایه‌ریزی می‌کند.
بیشتر بخوانید: قفسه درایوین انبار چیست
| شاخص مقایسه | درایوین سنتی (خودرو) | قفسه‌بندی شاتل درایوین |
|---|---|---|
| نحوه تردد تجهیزات | ورود مستقیم دکل و کابین لیفتراک به عمق کانال | تردد ربات هوشمند درون کانال؛ توقف لیفتراک بیرون سازه |
| ریسک برخورد فیزیکی | بالا، امکان ضربه شاخک و چرخ‌ها به ستون‌ها | بسیار پایین، مهار کامل ضربه در دهانه بیرونی قفسه |
| عمق مفید کانال انبارش | معمولاً محدود به ۴ تا ۶ پالت برای حفظ ایمنی | امکان ساخت کانال‌های بسیار عمیق (بیش از ۳۰ پالت) |
| سرعت چرخه ورود و خروج | کند به علت مانور دقیق و حرکت دنده‌عقب طولانی | سریع و پیوسته به کمک اتوماسیون حرکتی شاتل |
| نیروی انسانی مورد نیاز | رانندگان ماهر با تمرکز بالا و خستگی مفرط | رانندگان عادی با کنترل از راه دور تبلتی یا رادیویی |
علت پایین آمدن چشمگیر استهلاک سازه در روش شاتل، حذف تنش‌های ارتعاشی ناشی از چرخش تایر لیفتراک‌های چند تنی روی کف راهروها و عدم برخورد بدنه ماشین به قاب‌های فلزی است. این تفاوت زمانی خود را نشان می‌دهد که پس از گذشت پنج سال از بهره‌برداری، هزینه‌های تعویض ستون‌های قرنیزی و محافظ‌ها به صفر نزدیک می‌شود، در حالی که در انبارهای درایوین کلاسیک، بخش قابل توجهی از بودجه صرف تعویض فریم‌های آسیب‌دیده می‌گردد.
انطباق با استراتژی‌های مدیریت موجودی: FIFO و LIFO
یکی از معیارهای اصلی در انتخاب ساختار ذخیره‌سازی، تطابق آن با شیوه‌های گردش کالا در زنجیره تامین است. قفسه بندی شاتل درایوین قابلیت انطباق فنی با هر دو روش «اولین ورودی، اولین خروجی» (FIFO) و «اولین ورودی، آخرین خروجی» (LIFO) را داراست، بدون اینکه در ماهیت ساختاری ریل‌ها تغییر اساسی ایجاد شود.
مطلب مرتبط: کاربرد rfid در انبارداری
- چیدمان به روش LIFO: در این آرایش، بارگیری و تخلیه از یک سمت بلوک قفسه‌بندی انجام می‌شود. شاتل پالت‌های جدید را در عمق قرار می‌دهد و هنگام بارگیری، آخرین پالتی که وارد شده است زودتر از همه تخلیه می‌گردد. این چیدمان برای اقلام با تاریخ مصرف نامحدود یا شرکت‌هایی که انبارش بر اساس بچ‌های تولیدی کوتاه دارند مناسب است و یک راهروی دسترسی لیفتراک را کاملاً حذف می‌کند.
- چیدمان به روش FIFO: برای صنایعی نظیر داروسازی و صنایع غذایی فاسدشدنی، بلوک قفسه‌بندی به گونه‌ای چیده می‌شود که یک سمت آن مختص ورودی کالا و سمت مخالف منحصراً برای خروج کالا باشد. ربات شاتل بار را از جبهه ورودی دریافت کرده و تا انتهای خالی به سمت خروجی می‌برد. بدین ترتیب بار با قدیمی‌ترین تاریخ، همواره در دسترس‌ترین پالت برای تخلیه خواهد بود.
اشتباهی که معمولاً در مرحله طراحی مفهومی رخ می‌دهد، نادیده گرفتن متراژ مورد نیاز برای راهروی دوم در طرح‌های FIFO است. اگر فضای کف اجازه ایجاد دو راهرو در دو سمت بلوک را ندهد و اصرار بر مدل FIFO وجود داشته باشد، نه تنها سیستم بازدهی نخواهد داشت، بلکه تراکم انبارش تا حد زیادی قربانی می‌شود. برای تصمیم‌گیری درست، پایش نرخ گردش کالا (SKU turnover) ضروری است تا مشخص شود آیا حساسیت تاریخ انقضا، هزینه راهروی دوم را توجیه می‌کند یا یک چینش فشرده LIFO پاسخگوی عملیات خواهد بود.
سیستم انرژی، باتری و چرخه شارژ ربات شاتل
شاتل‌های پالت با باتری‌های قابل شارژ کار می‌کنند که امروزه عموماً از نسل لیتیوم-یون یا لیتیوم-آهن-فسفات (LiFePO4) هستند. عملکرد بی‌وقفه خطوط انبار بستگی مستقیم به سلامت، ظرفیت ذخیره‌سازی و پروتکل مدیریت این سلول‌های انرژی دارد. از آنجا که دمای محیط انبار می‌تواند روی نرخ تخلیه شارژ اثرگذار باشد، سیستم‌های پیشرفته شاتل مجهز به عایق‌های حرارتی و بردهای محافظتی دما هستند تا حتی در سردخانه‌های زیر صفر نیز افت ناگهانی ولتاژ رخ ندهد.
مطلب مرتبط: انبارگردانی و تطبیق موجودی
عامل کلیدی در بهینه‌سازی جریان کار، استفاده از باتری‌های ماژولار است. به جای اینکه ربات برای شارژ شدن از چرخه عملیات خارج شود، باتری تخلیه‌شده در عرض کمتر از یک دقیقه با یک باتری آماده به کار تعویض می‌شود و ربات بلافاصله به کار خود ادامه می‌دهد. در انبارهایی با سه شیفت کاری، تخصیص دست‌کم دو بسته باتری به ازای هر شاتل، توقف‌های ناشی از اتمام انرژی را به کلی از بین می‌برد.
به عنوان نمونه در یک مرکز پخش مواد غذایی با فعالیت بیست و چهار ساعته، اگر باتری‌ها دارای قابلیت فست‌شارژ باشند، می‌توان آن‌ها را در زمان استراحت شیفت‌ها ظرف دو ساعت به ظرفیت کامل رساند. خطای پرخطر در کاربری این ادوات، کشیده شدن بیش از حد شارژ باتری و رساندن آن به تخلیه عمیق (کمتر از ده درصد) است که طول عمر سلول‌ها را شدیداً کم می‌کند. بررسی نرم‌افزاری وضعیت شارژ از طریق پنل فرمان رادیویی و تنظیم سیستم هشدار صوتی برای آستانه بیست درصد شارژ، راه‌حل عملی جلوگیری از توقف ربات در اعماق غیرقابل دسترسی کانال است.
مطلب مرتبط: فرمول محاسبه نرخ گردش موجودی
الزامات سازه‌ای، دقت ریل‌گذاری و ایمنی پالت‌ها
بر خلاف قفسه‌بندی‌های ایستا، شاتل درایوین نیازمند دقت میلی‌متری در مراحل ساخت، رول‌فرمینگ و نصب مقاطع است. ریل‌های بارگذاری نقش دوگانه‌ای ایفا می‌کنند: آن‌ها هم مسیر هدایت چرخ‌های شاتل هستند و هم تکیه‌گاهی برای نشستن لبه‌های پالت باردار به حساب می‌آیند. کوچک‌ترین تابیدگی در این پروفیل‌ها یا انحراف در تراز افقی، موجب گیرکردن ربات یا سقوط زاویه‌دار کالاها درون دهانه‌ها می‌شود.
علت لزوم سخت‌گیری در رواداری‌های هندسی این است که بارهای سنگین یک تا دو تنی به شکل متمرکز روی نقاط تماس ریل قرار می‌گیرند. استفاده از فولادهای پرمقاومت ساختمانی و مهاربندی‌های ضربدری در پشت و سقف سازه، استحکام کلی قفسه‌ها را در برابر لرزش‌های دینامیکی حین حرکت شاتل تضمین می‌کند. افزون بر این، در انتهای هر کانال استپرهای مکانیکی سنگین و سنسورهای محدودکننده فیزیکی نصب می‌شوند تا از خروج تصادفی ربات از انتهای ریل جلوگیری به عمل آید.
مطلب مرتبط: تحلیل VED در انبار قطعات یدکی
یک کارخانه تولید قطعات صنعتی را تصور کنید که در آن پالت‌های پر از قطعات چدنی ۱۲۰۰ کیلوگرمی نگهداری می‌شوند؛ اگر انحراف ستون‌ها از راستای قائم بیش از تلرانس‌های مجاز باشد، شاتل هنگام بالا بردن بار دچار اضافه بار موضعی روی یکی از جک‌های خود شده و در کانال متوقف می‌شود. اشتباه متداول، نادیده گرفتن تست بارگذاری پیوسته در تمام سطوح ارتفاعی پس از اتمام نصب است. کنترل دوره‌ای میزان انحراف ریل‌ها با دوربین‌های ترازیاب لیزری و پایش گشتاور پیچ‌های اتصال، الزامی قطعی برای پیشگیری از خروج خطرات سازه‌ای است.
خطاهای رایج در پیاده‌سازی و نگهداری قفسه‌بندی شاتل درایوین
بهره‌برداری نادرست یا شناخت ناقص از شرایط فنی این سیستم می‌تواند مزایای بالقوه آن را به چالش بکشد. آگاهی از این نقاط ضعف و خطاهای مرسوم به تیم‌های فنی و لجستیک کمک می‌کند تا بالاترین کارایی را از تجهیزات خود دریافت کنند.
مطلب مرتبط: راهنمای انتخاب لیبل برای انبار سردخانه
- استفاده از پالت‌های نامرغوب یا غیراستاندارد: پالت‌های چوبی شکسته، دارای تخته‌های آویزان یا اتصالات فلزی بیرون‌زده می‌توانند به ریل‌ها گیر کنند، تعادل پالت را بر هم بزنند یا سنسورهای نوری ربات را با خطای تشخیص مانع روبرو سازند. بازرسی پالت‌ها در ورودی انبار پیش‌شرط کارکرد روان این سیستم است.
- عدم آموزش اصولی رانندگان لیفتراک: رانندگان باید بدانند که شاتل چگونه توسط شاخک لیفتراک برداشته می‌شود و چطور باید در شیار ورودی ریل‌ها بنشیند. برخورد شاخک با بدنه حساس ربات یا سنسورهای پیرامونی آن یکی از عمده‌ترین دلایل توقف تجهیزات است.
- تجمع گرد و غبار روی سنسورهای نوری: انباشت غبار در انبارهای صنعتی موجب کوری موقت سنسورهای چشمی شاتل شده و باعث می‌شود ربات تصور کند مانعی در جلو قرار دارد یا برعکس، پایان ریل را به موقع تشخیص ندهد. برنامه نظافت هفتگی سنسورها باید جزو الزامات روتین انبار باشد.
- نادیده گرفتن پروتکل بازیابی ربات معیوب: اگر به هر دلیل شاتل در عمق بیست متری یک کانال پر از پالت خاموش شود یا از کار بیفتد، پرسنل باید ابزار مکانیکی مخصوص بازیابی (کابل یا شاتل یدک‌کش) را داشته باشند. عدم پیش‌بینی این وضعیت منجر به تخلیه دستی خطرناک بارها خواهد شد.
برای مدیریت صحیح این چالش‌ها، چک‌لیست بازرسی روزانه باید شامل تست عملکرد ترمزهای اضطراری، بررسی وضعیت ریموت کنترل و سلامت فیزیکی بدنه شاتل باشد. اجرای این رویه‌های نظارتی ساده از رخداد توقف‌های برنامه‌ریزی‌نشده در اوج ساعات ارسال کالا جلوگیری می‌کند.
پرسش‌های متداول درباره قفسه بندی رادیو شاتل
آیا سیستم قفسه بندی شاتل درایوین برای کالاهایی با تنوع بالا (SKU بالا) کارآمد است؟
این سیستم برای مواردی بهینه‌سازی شده است که حجم کالای پالت‌پذیر همگن در هر کد کالا بالا باشد. در صورتی که تنوع SKU بسیار زیاد و حجم هر قلم اندک باشد، اشغال یک کانال عمیق توسط چندین کد مختلف منجر به قفل شدن پالت‌ها پشت یکدیگر می‌شود. در چنین شرایطی قفسه‌بندی پالت راک انتخابی (ساده) انعطاف‌پذیری بهتری ارائه می‌دهد.
مطلب مرتبط: قفسه راک کفپوش دار سنگین
در صورت توقف ناگهانی ربات در میان کانال چه اقدامی انجام می‌شود؟
شاتل‌های مدرن مجهز به سیستم نجات یا کانکتور بکسل دستی و پلتفرم دوم کمکی هستند. با استفاده از قلاب و کابل مخصوص یا اعزام شاتل دوم در حالت یدک‌کش، شاتل آسیب‌دیده بدون نیاز به ورود انسان به درون کانال متراکم، به ابتدای دهانه کشانده شده و سپس با لیفتراک جهت عیب‌یابی به کارگاه منتقل می‌شود.
آیا این تجهیزات در سردخانه‌های زیر صفر دچار افت کارایی نمی‌شوند؟
شاتل‌های مخصوص سردخانه با روان‌کارهای مقاوم به یخ‌زدگی، بردهای الکترونیکی محافظت‌شده در برابر میعان رطوبت و عایق‌های حرارتی باتری تولید می‌شوند. در صورتی که نسخه سفارشی برای شرایط Cold Store تهیه شده باشد، تا دمای منفی ۳۰ درجه سانتی‌گراد نیز بدون افت سرعت و قدرت مانور به فعالیت خود ادامه می‌دهند.
