⏱ زمان مطالعه: 11 دقیقه

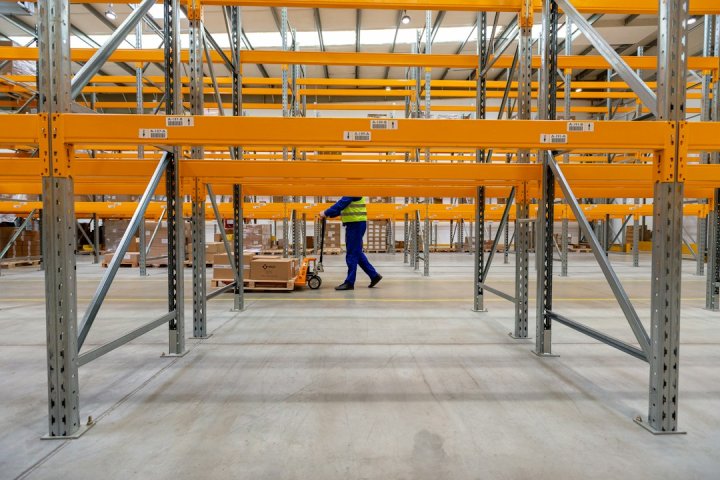

ماهیت و ساختار فنی قفسه راک کفپوش دار سنگین
قفسه راک کفپوش دار سنگین که در ادبیات فنی انبارداری با نام پانل راک یا بالکی راک نیز شناخته می‌شود، سازه‌ای مهندسی‌شده برای ذخیره‌سازی اقلام سنگین و حجیمی است که چیدمان آن‌ها بدون نیاز به پالت و به‌صورت دستی انجام می‌گیرد. این سازه از ترکیب ستون‌های عمودی رول‌فرمینگی، بازوهای افقی (بیم) و صفحات فلزی تقویت‌شده تشکیل می‌شود که بستر قرارگیری کالا را شکل می‌دهند. بارهای نیمه‌سنگین تا سنگین صنعتی، از جعبه‌های قطعات خودرو گرفته تا ملزومات فلزی و تجهیزات ماشین‌آلات، به کفی‌هایی نیاز دارند که بر اثر تمرکز وزن شکم ندهند و پایداری سازه را در طول زمان حفظ کنند.
مکانیزم پایداری این سیستم بر مبنای انتقال بار صفحه‌ای به بازوها و سپس هدایت آن از طریق ستون‌ها و بادبندهای زیگزاگی به زمین طراحی شده است. بازوها معمولاً از مقاطع قوطی، ناودانی دوبل یا پروفیل‌های اختصاصی ساخته می‌شوند و با اتصال کلیپسی (زبانه و شکاف) درون سوراخ‌های ستون چفت می‌شوند. بر روی این بازوها، پانل‌های فولادی با فرم‌های خم‌کاری‌شده خمِ سی (C) یا چندخم قرار می‌گیرند تا مقاومت خمشی صفحه افزایش یابد. در مواردی که عمق دهانه زیاد باشد، زیر پانل‌ها از پل‌های تقویت‌کننده (پروفیل‌های رابط میانی) استفاده می‌شود تا از واگرایی بازوها و تاب برداشتن کفی‌ها پیشگیری شود.
تصمیم‌گیری برای به‌کارگیری این سیستم زمانی اتخاذ می‌شود که انبار با کالاهای سنگین و خارج از ابعاد استاندارد پالت مواجه است که تنوع بالایی دارند و فرایند برداشت، شمارش یا بارگذاری دستی باید توسط نیروی انسانی صورت پذیرد. برای مثال، یک انبار مرکزی توزیع میل‌لنگ و سرسیلندر خودرو را تصور کنید؛ این اقلام بسیار سنگین‌تر از توان تحمل قفسه‌های سبک هستند، اما به دلیل نیاز به بازبینی قطعه‌ای و فروش دانه‌ای، نمی‌توان آن‌ها را روی پالت در طبقات دور از دسترس انبارش کرد. در این وضعیت، قفسه راک کفپوش دار سنگین با ارتفاع دسترسی انسانی، فضای عملیاتی مناسبی به وجود می‌آورد.
راهنمای جامع این موضوع: طراحی چیدمان و قفسه‌بندی انبار
اشتباه متداولی که در انتخاب این سیستم رخ می‌دهد، اشتباه گرفتن این سازه با قفسه‌بندی بالکی سبک یا ایزی راک است. برخی مدیران انبار با پیش‌بینی نادرست از جرم اقلام، از سازه‌هایی با ورق سبک استفاده می‌کنند که پس از بارگذاری متوالی، لبه پانل‌ها کج شده و بازوها دچار افتادگی دائمی می‌شوند. برای بررسی دقیق، پیش از آغاز بهره‌برداری باید با قرار دادن خط‌کش تراز صنعتی روی دهانه پربار، میزان خیز مجاز تیر را که طبق استانداردهای ساختمانی نباید از کسری از طول دهانه (مثلاً یک دویستم طول) تجاوز کند، ارزیابی کرد.
اجزای ساختاری و ویژگی‌های فنی متریال
استحکام قفسه راک کفپوش دار سنگین ناشی از مهندسی دقیق تک‌تک اجزای آن است. ستون‌ها (پایه‌ها) از ورق‌های فولادی با ضخامت ۲ تا ۲.۵ میلی‌متر تولید می‌شوند که تحت فرآیند رول‌فرمینگ فرم مقاطع هندسی چندخم را می‌گیرند. این خم‌ها مقاومت خمشی و پیچشی ستون را چند برابر ورق صاف افزایش می‌دهند. روی این ستون‌ها الگوی مشخصی از سوراخ‌های اشکی یا لوبیایی پانچ می‌شود تا قابلیت تنظیم ارتفاع طبقات بر اساس متغیرهای حجمی بسته‌ها به فواصل ۵۰ تا ۷۵ میلی‌متر مهیا شود.
بازوها یا بیم‌ها اتصال افقی میان ستون‌ها را برقرار می‌کنند و وظیفه تحمل مسقیم بار کفی را دارند. ضخامت، ارتفاع جان بازو و نوع مقطع آن بر اساس طول دهانه که غالباً بین ۱۲۰ تا ۲۷۰ سانتی‌متر است تعیین می‌شود. کفی‌های فلزی (پانل‌ها) روی بال نشست بازو قرار می‌گیرند. این کفی‌ها از ورق‌های فولادی روغنی یا گالوانیزه با ضخامت‌های ۱ تا ۱.۵ میلی‌متر ساخته می‌شوند و لبه‌های جانبی آن‌ها به‌صورت دوبل خم می‌خورد تا علاوه بر حذف لبه‌های برنده، صلبیت صفحه تضمین گردد.
مطلب مرتبط: کاربرد rfid در انبارداری
- قاب‌ها: متشکل از دو ستون عمودی، مهاربندهای افقی و قطری (بادبند) و صفحات زیرپایه (بیس‌پلیت) برای بولت‌کوبی به بتن کف انبار.
- بازوهای باربر: رابط‌های افقی مجهز به کانکتورهای فولادی ضخیم با چندین زبانک قفل‌شونده به ستون.
- پانل‌های کفی: صفحات مدولار فلزی با عرض‌های معمول ۲۰ تا ۳۰ سانتی‌متر که در کنار یکدیگر کل سطح دهانه را پوشش می‌دهند.
- پین‌های اطمینان: خارهای فلزی که مانع از دررفتگی ناگهانی بازو هنگام برخوردهای غیرعمدی کالا از پایین به بالا می‌شوند.
یک کارگاه فرضی مونتاژ پمپ‌های هیدرولیک صنعتی را فرض کنید که در آن کارگران قطعات بدنه ریخته‌گری را به وزن ۸۰ کیلوگرم روی کفی‌ها می‌گذارند. در صورتی که پانل‌ها از ورق‌های نازک بدون خم‌های تقویتی عرضی ساخته شده باشند، در اثر ضربه ضربه‌گیر قطعه، ورق دفرمه شده و تعادل اقلام مجاور به هم می‌خورد. بررسی وضعیت ظاهری کفی‌ها، اطمینان از قرارگیری کامل پین‌های ایمنی در محل اتصال بازو و نبود فاصله و لقی بین پانل‌ها، بررسی‌های اجرایی مهمی هستند که باید در زمان تحویل انبار انجام گیرند.

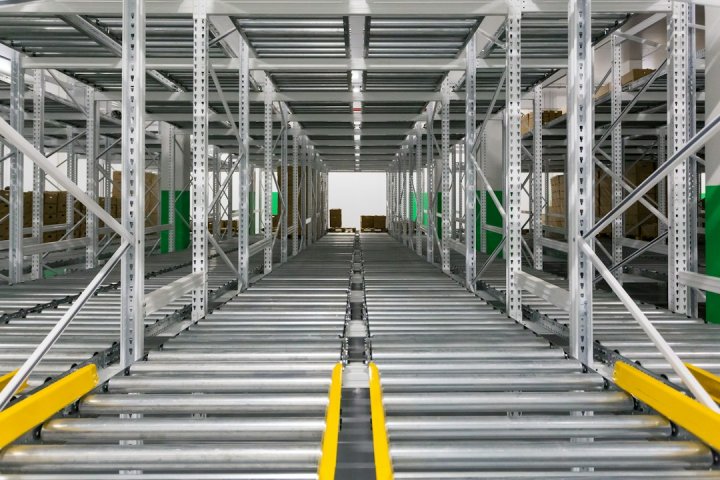

ظرفیت باربری و ضوابط توزیع وزن در طبقات
تحمل بار در قفسه راک کفپوش دار سنگین معمولاً بین ۳۰۰ تا ۱۰۰۰ کیلوگرم در هر سطح دهانه برآورد می‌شود. این ظرفیت برخلاف تصور برخی کاربران، بر مبنای بار متمرکز در یک نقطه محاسبه نمی‌شود، بلکه فرض اولیه محاسبات مهندسی، بار گسترده یکنواخت (UDL) است. وقتی باری به‌صورت یکنواخت روی سطح بازوها پخش می‌شود، تنش‌های کششی و برشی در طول بازو توزیع شده و تمرکز تنش در یک بخش از بین می‌رود.
نقطه ضعف اصلی سیستم زمانی نمایان می‌شود که بار به‌صورت نقطه‌ای روی دهانه قرار داده شود. برای نمونه، اگر قطعه‌ای فلزی به وزن ۶۰۰ کیلوگرم مستقیماً وسط دهانه‌ای قرار گیرد که حداکثر ظرفیت نامی آن ۸۰۰ کیلوگرم اعلام شده، لنگر خمشی وارد بر مرکز دهانه بسیار بیشتر از بار یکنواخت خواهد بود. این عمل می‌تواند بازوها را به شکل چشمگیری به سمت پایین خم کند یا حتی موجب گسیختگی زبانه‌های اتصال بازو به قاب گردد. شرایط تصمیم‌گیری در انبارش اقلام نیازمند تفکیک بارها بر مبنای هندسه و جرم آن‌هاست؛ هر جا تمرکز بار در یک نقطه حتمی باشد، باید از زیرسری‌های تقویت‌کننده یا کفی‌های تقویت‌شده ویژه استفاده شود.
مطلب مرتبط: نحوه نگهداری مواد خطرناک در انبار
| طول دهانه قفسه (سانتی‌متر) | عمق طبقه (سانتی‌متر) | حداکثر ظرفیت بار یکنواخت (کیلوگرم) | کاربرد متداول صنعتی |
|---|---|---|---|
| ۱۵۰ | ۶۰ تا ۸۰ | ۸۰۰ تا ۱۰۰۰ | تجهیزات سنگین، قالب‌ها و میل‌گردهای خرد |
| ۲۰۰ | ۸۰ تا ۱۰۰ | ۵۰۰ تا ۷۰۰ | جعبه‌های صنعتی، رنگ و مواد شیمیایی، قطعات یدکی |
| ۲۵۰ | ۱۰۰ تا ۱۲۰ | ۳۰۰ تا ۵۰۰ | کارتن‌های حجیم نیمه‌سنگین، عایق‌ها و بسته‌بندی‌های ترکیبی |
خطای بارز در محیط‌های واقعی، عدم تعادل در توزیع طبقاتی است. برخی اپراتورها اقلام سنگین‌تر را به دلیل در دسترس بودن در طبقات میانی و بالایی می‌چینند و طبقات پایین را برای بارهای سبک خالی می‌گذارند. این وضعیت مرکز ثقل کل سازه را بالا می‌برد و خطر واژگونی را در تکانه‌های جانبی تشدید می‌کند. یک بررسی ساده میدانی نشان می‌دهد که سنگین‌ترین بارها همواره باید در پایین‌ترین تراز چیده شوند تا پایداری جانبی قفسه‌بندی در بالاترین سطح ممکن حفظ شود.
کاربرد در ساخت بالکن‌بندی صنعتی و انبارداری چندطبقه
یکی از قابلیت‌های بارز قفسه راک کفپوش دار سنگین، ظرفیت سازه‌ای آن برای ایجاد راهروهای ارتباطی و سازه‌های مزنین (نیم‌طبقه) متکی بر قفسه است. در سالن‌هایی با ارتفاع سقف بیش از ۴ یا ۵ متر، بارگذاری صرفاً در ترازهای همکف هدررفت ظرفیت فضایی به حساب می‌آید. از آنجا که بارگذاری این نوع قفسه دستی است، انسان نمی‌تواند به طبقات بالای ۲.۵ متر بدون ادوات جانبی دسترسی داشته باشد. در این شرایط، قاب‌های سنگین راک تا ارتفاع بالا امتداد یافته و راهروهایی فلزی در ترازهای بالایی بین دهانه‌ها نصب می‌شوند.
مطلب مرتبط: مشخصات فنی لیبل ضد سایش کف انبار
مکانیزم باربری در این حالت فراتر از نگهداری کالا رفته و نیروهای ناشی از تردد افراد، بار چرخ‌دستی‌ها و نیروهای دینامیکی حرکت پرسنل را نیز پوشش می‌دهد. ستون‌های قفسه در این الگو وظیفه پایه‌های سازه ساختمانی نیم‌طبقه را ایفا می‌کنند. کفی راهروها معمولاً از نوع پانل‌های مشبک گریبان‌دار یا ورق‌های آجدار سوراخ‌دار است که امکان عبور نور و سیستم‌های اطفای حریق را نیز فراهم می‌آورد. این انتخاب زمانی توجیه‌پذیر است که سرمایه‌گذاری برای ساخت بالکن‌های پیش‌ساخته مستقل بتنی یا تیرآهنی بسیار پرهزینه باشد و کارفرما خواهان سیستمی یکپارچه از سازه و قفسه باشد.
یک سناریوی فرضی، یک مرکز توزیع قطعات الکترونیک قدرت را نشان می‌دهد که صدها نوع کابل، تابلوهای کوچک و ترانسفورماتور دارد. احداث یک نیم‌طبقه بر روی سازه راک کفپوش‌دار، مساحت مفید ذخیره‌سازی را بدون تصرف فضای افقی جدید دو برابر می‌کند. مسیر پله‌های دسترسی، نرده‌های حفاظتی و سیستم‌های انتقال بار دستی مانند بالابر یا درگاه بارانداز به این مجموعه متصل می‌شوند.
یک اشتباه مهلک در این شیوه توسعه، نادیده گرفتن مقاومت کف بتنی سوله در پذیرش بار ستون‌ها است. هنگامی که وزن کالاها در دو یا سه طبقه روی مقطع کوچک صفحه زیرپایه ستون راک فرود می‌آید، تنش فشاری موضعی روی بتن کف بالا می‌رود. بررسی ضخامت بتن، عیار سیمان و استفاده از صفحات تقسیم بار عریض در زیر پایه‌ها، آزمایش اجرایی اولیه‌ای است که باید قبل از برپایی طبقات دوم و سوم انجام شود.
مطلب مرتبط: تحلیل FSN در انبارداری
معیارهای مهندسی در انتخاب و تطابق با محیط انبار
گزینش صحیح قفسه راک کفپوش دار سنگین مستلزم تطبیق دقیق پارامترهای هندسی سازه با مشخصات فیزیکی کالاها و الزامات فضا است. دهانه یا طول هر ردیف باید متناسب با ابعاد مضربی از جعبه‌ها یا بسته‌بندی‌ها تعیین شود تا هیچ‌گونه پرت فضایی ایجاد نشود. عمق قفسه نیز نقشی محوری دارد؛ عمق‌های بسیار زیاد (بیش از ۱۲۰ سانتی‌متر) کارایی ارگونومیک نیروی انسانی را برای دسترسی به کارتن‌های انتهایی از بین می‌برد، در حالی که عمق‌های اندک خطر سقوط بارهای بیرون‌زده را در پی دارد.
عامل محیطی تعیین‌کننده دیگر، شرایط خوردگی و آب‌وهوایی انبار است. پوشش رنگ در قفسه‌های صنعتی غالباً از نوع رنگ پودری الکترواستاتیک کوره است که مقاومت به سایش ناشی از کشیده شدن مکرر جعبه‌های سنگین را دارد. با این حال، در فضاهایی با رطوبت متغیر یا ریزش مایعات شیمیایی، کفی‌های گالوانیزه ارجحیت پیدا می‌کنند، چرا که خط و خش‌های سطحی روی رنگ نمی‌تواند به عمق فولاد نفوذ کند و خوردگی پیش‌رونده ایجاد نماید.
- تعیین ضخامت ورق ستون بر اساس ارتفاع کل سازه و تعداد سطوح بارگذاری روی هر دهانه.
- محاسبه عمق بازو و مقطع پروفیل بر مبنای چگالی اقلام و بیشترین بار متصور برای هر سطح.
- بررسی دسترسی‌پذیری و ارگونومی اپراتور بر اساس ارتفاع طبقه اول و فواصل میان راهروهای دسترسی.
- ارزیابی تراز کف انبار؛ اختلاف سطح‌های بیش از چند میلی‌متر باید توسط صفحات تراز (شیم پلیت) اصلاح شوند.
یک کارخانه مواد شیمیایی بسته‌بندی‌شده را در نظر بگیرید که سطل‌های ۲۰ لیتری گریس و چسب را انبار می‌کند. اگر برای این محیط از پوشش‌های نامرغوب استفاده شود، اصطکاک مدام لبه‌های سطل با لبه بازوها و پانل‌ها، پوشش محافظ را خراشیده و ظرف چند ماه زنگ‌زدگی ساختار را تضعیف می‌کند. در بازرسی خرید، بررسی تست چسبندگی رنگ (Cross-cut test) و اندازه‌گیری ضخامت لایه رنگ با دستگاه ضخامت‌سنج، معیار عینی تایید کیفیت تجهیزات دریافتی خواهد بود.
مطلب مرتبط: ساماندهی و کدینگ انبار
ایمنی، بازرسی فنی و پیشگیری از خطاهای بهره‌برداری
ایمنی در قفسه‌های بارگذاری دستی با چالش‌های متفاوتی نسبت به انبارهای تمام‌مکانیزه روبرو است. در اینجا عامل انسانی تماس مستقیم با قفسه دارد و احتمال خطاهایی نظیر بالا رفتن از بازوها برای دسترسی به طبقات فوقانی یا پرتاب قطعات به داخل طبقات وجود دارد. نخستین اصل حفاظتی، قفل شدن قطعی اتصالات است. هر اتصال بازو به ستون باید به پین اطمینان (Safety Pin) مجهز باشد تا اگر کارگری حین جابجایی بار سنگین بازو را ناخودآگاه با ضربه به سمت بالا هل داد، بازو از ستون آزاد نشود و فاجعه ریزش رخ ندهد.
نگهداری و بازرسی ادواری این قفسه‌ها باید طبق چک‌لیست‌های ماهانه تنظیم شود. مواردی نظیر انحراف ستون‌ها از راستای قائم (Plumbness)، ترک‌خوردگی در محل جوش‌های اتصالات بازو، تغییر فرم کفی‌ها و شل شدن رول‌بولت‌های مهارکننده پایه به زمین باید ثبت و بررسی شوند. عدم تعادل فشاری به علت نشست‌های نامتقارن خاک زیر سالن یا تغییر در وزن کالاهای وارده، می‌تواند سازه را از وضعیت ایستایی پایدار به لبه کمانش هدایت کند.
مطلب مرتبط: شناسایی کالای راکد در انبار
به‌عنوان نمونه، فرض کنید در یک انبار قطعات فلزی، به جای چیدمان بار روی پانل‌ها، کالاها مستقیماً روی مهاربندهای باریک قاب تکیه داده شوند یا پانل‌ها به صورت ناقص نصب شده و لبه‌های آن‌ها روی بازو معلق بماند. این کار خطای شدید اپراتوری است و تمرکز بار ناخواسته روی اعضای مهاربند سبب کمانش بادبندها می‌شود. برای پایش عملکرد ایمن، یک بررسی سریع با ریسمان بنایی یا تراز لیزری در امتداد یک ردیف قفسه، هرگونه اعوجاج طولی و خروج از مرکزیت را بلافاصله آشکار می‌سازد.
پرسش‌های متداول
تفاوت اصلی قفسه راک کفپوش دار سنگین با قفسه پالت راک چیست؟
قفسه پالت راک برای قرارگیری بارهای سنگینِ چیده‌شده روی پالت و به‌وسیله لیفتراک طراحی شده است و کفی سرتاسری ندارد. در نقطه مقابل، قفسه راک کفپوش دار سنگین دارای پانل‌های فلزی یکپارچه است که امکان انبارش خرده‌بارها و قطعات منفرد را به‌صورت دستی و بدون نیاز به پالت فراهم می‌آورد، هرچند مشخصات سازه‌ای و تحمل بار اجزای اصلی آن به قفسه‌های پالتی نزدیک است.
مطلب مرتبط: ضوابط آتش نشانی در انبارداری صنعتی
آیا امکان جابجایی یا تغییر ارتفاع طبقات بعد از نصب وجود دارد؟
بله، به واسطه ساختار پیچ و مهره‌ای قاب‌ها و اتصال قلاب‌دار بازوها به ستون‌ها، ارتفاع هر طبقه با باز کردن پین اطمینان و جابجایی بازو به سوراخ‌های بالاتر یا پایین‌تر قابل تنظیم است. پانل‌های کفی نیز مدولار هستند و به راحتی جابجا می‌شوند، مشروط بر آنکه توزیع پایداری کلی سازه دستخوش تغییر نامتعارف نشود.
طول استاندارد بازو در این نوع قفسه‌بندی چقدر است؟
مطلب مرتبط: راهنمای انتخاب لیبل برای انبار سردخانه
طول بازوها بر اساس محاسبات بار و ابعاد کالا سفارشی‌سازی می‌شود، اما متداول‌ترین طول‌های استاندارد شامل دهانه‌های ۱۲۰، ۱۵۰، ۱۹۰، ۲۳۰ و ۲۷۰ سانتی‌متر هستند. با افزایش طول دهانه، برای حفظ ظرفیت باربری مشخص، مقطع بازو باید تقویت شده یا عمق جان آن افزایش یابد.
چرا کفی‌ها به صورت چند تکه (پانل‌های موازی) طراحی می‌شوند و یک تکه نیستند؟
تولید کفی به شکل پانل‌های باریک‌تر با عرض ۲۰ تا ۳۰ سانتی‌متر چند مزیت مهندسی دارد: خم‌های لبه‌های هر پانل به‌طور مستقل مانند تیرچه‌های فرعی عمل کرده و مقاومت کفی را در برابر خمش به شدت بالا می‌برند. همچنین تعویض بخش‌های آسیب‌دیده با هزینه کمتر مقدور است و وزن هر قطعه برای نصب دستی ایمن و ارگونومیک باقی می‌ماند.
