رعایت ضوابط آتش نشانی در انبارداری صنعتی صرفاً یک الزام اداری برای اخذ پایان‌کار یا تاییدیه ایمنی نیست، بلکه ساختار دفاعی اصلی یک واحد اقتصادی در برابر حوادث ویرانگر به شمار می‌رود. انبارهای صنعتی به دلیل تمرکز بالای بار اشتعال، ارتفاع زیاد سقف و پیکربندی فشرده قفسه‌بندی‌ها، در صورت بروز حریق رفتاری کاملاً متفاوت با ساختمان‌های تجاری یا مسکونی نشان می‌دهند. مدیریت حریق در این فضاها بر دو اصل بنیادین استوار است: کنترل گسترش حرارت و گازهای داغ در لایه‌های فوقانی، و رساندن سریع آب با دبی و الگوی پاشش مناسب به کانون آتش قبل از رسیدن به مرحله جهش اشتعال (Flashover).

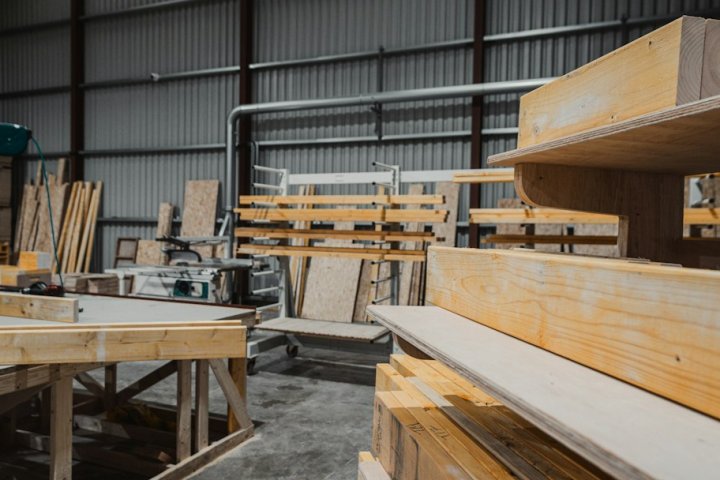

دسته‌بندی کالاهای انبار بر اساس خطر حریق (استاندارد NFPA 13)
تعیین نوع و ظرفیت سیستم‌های اطفای حریق بدون شناخت دقیق ماهیت اقلام انبارشده غیرممکن است. بر اساس استاندارد NFPA 13 که مرجع تدوین اکثر دستورالعمل‌های سازمان آتش‌نشانی است، کالاها بر مبنای نرخ آزادسازی حرارت و قابلیت اشتعال در چهار کلاس اصلی و دسته‌های مجزای پلاستیک طبقه‌بندی می‌شوند. کالاهای کلاس I شامل اقلام غیرقابل اشتعال نظیر قطعات فلزی، شیشه‌ای یا بتنی هستند که مستقیماً روی پالت چوبی قرار گرفته یا در جعبه‌های مقوایی تک‌لایه بدون لفاف محافظ پلاستیکی چیده شده‌اند. کالاهای کلاس II شامل همان اقلام غیرقابل اشتعال هستند، اما در جعبه‌های چندلایه یا محفظه‌های چوبی سنگین‌تر بسته‌بندی شده‌اند که بار اشتعال بسته را بالا می‌برد.
راهنمای جامع این موضوع: انبارداری صنعتی
با ورود مواد با پایه سلولزی و هیدروکربنی، وارد رده کالاهای با ریسک بالاتر می‌شویم. کالاهای کلاس III شامل چوب، کاغذ، الیاف طبیعی و پلاستیک‌های گروه C با سهم وزنی محدود هستند. کلاس IV کالاهایی را در بر می‌گیرد که حاوی مقادیر مشخصی از پلاستیک‌های گروه B یا فوم‌های منبسط‌شونده در بسته‌بندی خود هستند. حساس‌ترین بخش این دسته‌بندی، پلاستیک‌های گروه A (مانند پلی‌استایرن، پلی‌اتیلن و پلی‌پروپیلن) است که به دلیل ارزش حرارتی معادل مشتقات نفتی، در دسته کالاهای پرخطر قرار می‌گیرند و رفتار حریق آن‌ها تصاعدی و شدیداً دودزاست.
به عنوان یک مثال فرضی، کارخانه‌ای را در نظر بگیرید که قطعات فلزی ضدزنگ تولید می‌کند. ماهیت فیزیکی قطعات غیرقابل اشتعال است، اما اگر این قطعات داخل فوم‌های ضربه‌گیر پلی‌پلی‌استایرن و در بسته‌بندی‌های کارتنی بزرگ چیده شوند، انبار از کلاس I خارج شده و مستقیماً به رده اقلام پرخطر گروه A پلاستیک ارتقا می‌یابد. خطای رایج مدیران انبار در این مرحله رخ می‌دهد؛ آن‌ها اغلب جنس کالای نهایی را ملاک ارزیابی آتش‌نشانی قرار می‌دهند و از سهم بحرانی متریال بسته‌بندی غافل می‌شوند. برای راستی‌آزمایی، مسئول ایمنی باید درصد حجمی و وزنی مواد پلیمری ضربه‌گیر، لفاف‌های استرچ و پالت‌ها را در کل واحد بارگیری محاسبه کند تا گروه کالایی دقیقاً معین شود.
بیشتر بخوانید: استاندارد ایمنی hse در انبار

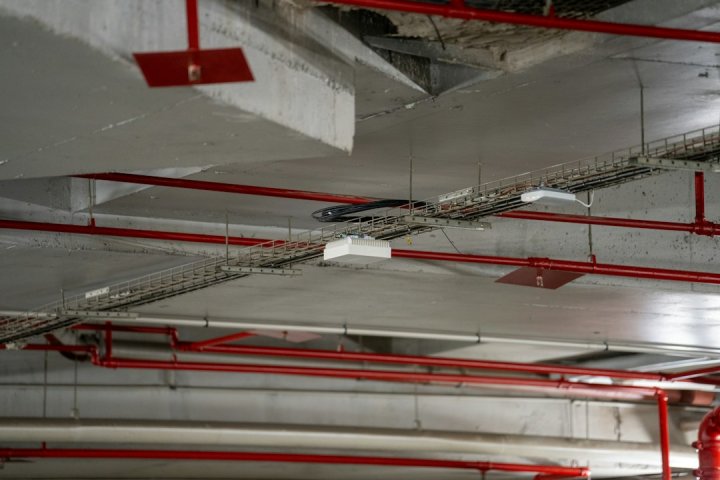

الزامات فواصل سیستم‌های اطفای اسپرینکلر تا تاج بار
هدف از نصب اسپرینکلر سقفی، نفوذ قطرات آب به عمق ستون آتش و مرطوب‌سازی کالاهای مجاور برای جلوگیری از سرایت جانبی است. برای اینکه الگوی مخروطی پاشش آب (Water Spray Pattern) به درستی شکل بگیرد و قطرات آب پیش از تبخیر شدن توسط جریان هوای داغ صعودی (Fire Plume) به سطح کالا برسند، حفظ فاصله عمودی استاندارد میان دفلکتور (Deflector) اسپرینکلر و بالاترین سطح چیدمان کالا یا همان «تاج بار» حیاتی است.
در اسپرینکلرهای استاندارد بالاجهنده یا پایین‌جهنده (Standard Spray Sprinklers)، حداقل فاصله مجاز از سطح زیرین دفلکتور تا بالاترین نقطه کالا ۱۸ اینچ (معادل ۴۶ سانتی‌متر) است. این فاصله به قطرات آب اجازه می‌دهد پیش از برخورد با مانع، چتر پاشش افقی خود را کامل کنند. چنانچه انبار دارای اسپرینکلرهای پاسخ سریع با کنترل انبارش (مانند اسپرینکلرهای CMSA) یا چیدمان‌های فشرده‌تر باشد، این فاصله در ضوابط فنی تا ۳۶ اینچ (معادل ۹۱ سانتی‌متر) افزایش می‌یابد تا هوای پیرامونی و قطرات درشت آب فضای کافی برای هدایت به مرکز کانون آتش را داشته باشند.
مطلب مرتبط: مشخصات فنی لیبل ضد سایش کف انبار
فرض کنید در یک سالن انبار با سقف ۷ متر، قفسه‌بندی تا ارتفاع ۶.۲ متری بالا رفته و پالت‌ها تا ارتفاع ۶.۶ متری پر شده‌اند. در این وضعیت، فاصله تاج بار تا دفلکتور اسپرینکلر مستقر در سقف تنها ۴۰ سانتی‌متر است. این نقض آشکار استاندارد موجب می‌شود قطرات آب مستقیماً به بخش فوقانی کارتن‌ها برخورد کرده و سایه پاشش (Spray Shadowing) ایجاد شود؛ در نتیجه، سطوح جانبی کالا و راهروها بدون رطوبت مانده و آتش به سرعت در قفسه‌ها پیشروی می‌کند. خطای متداول انبارداران، چینش بار مازاد بر روی آخرین طبقه قفسه در دوره‌های شلوغی فصلی انبار است. برای کنترل این وضعیت، باید خط مرزی حداکثر ارتفاع مجاز چینش با رنگ قرمز یا نوارهای شبرنگ روی ستون‌های قفسه‌بندی و دیوارها علامت‌گذاری شود تا اپراتورهای باربری تخطی نکنند.

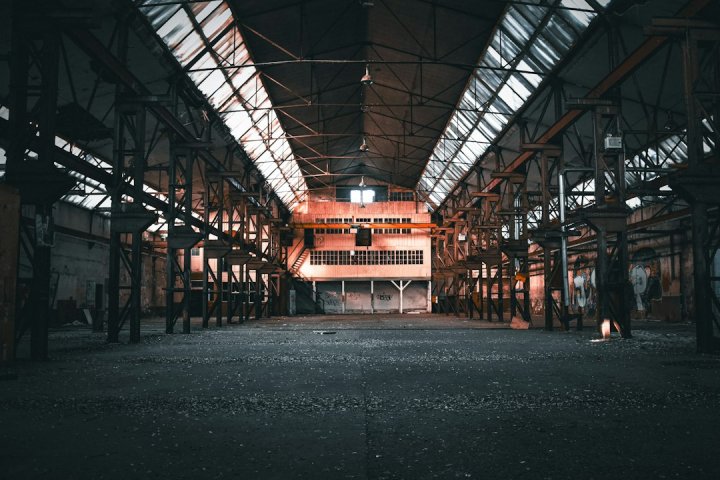

تمایز انبارهای پرخطر و الزامات سیستم‌های ESFR و درون‌قفسه‌ای
با افزایش ارتفاع انبارش به بیش از ۶ متر (۲۰ فوت) یا در صورت نگهداری مقادیر عمده پلاستیک‌های گروه A، سیستم‌های اسپرینکلر متعارف توانایی اطفای حریق را از دست می‌دهند، زیرا انرژی جریان هوای گرم صعودی اجازه رسیدن قطرات ریز به پایه آتش را نمی‌دهد. در این سناریوها، انبار به عنوان یک محدوده پرخطر با چگالی حرارتی بالا تعریف شده و نیازمند تمهیدات پیشرفته نظیر اسپرینکلرهای سرکوب زودهنگام با واکنش سریع (ESFR) یا اسپرینکلرهای درون‌قفسه‌ای (In-Rack Sprinklers) خواهد بود.
مطلب مرتبط: کاربرد rfid در انبارداری
سیستم‌های ESFR با تولید قطرات درشت آب و پرتاب پرفشار آن‌ها، مستقیماً لایه پلاسمایی آتش را می‌شکافند و به جای کنترل محیطی، هدف آن‌ها سرکوب قطعی حریق در ثانیه‌های اولیه است. با این حال، استفاده از ESFR نیازمند سقفی با شیب محدود (کمتر از ۱۶.۷ درصد) و عدم وجود موانع صلب مانند داکت‌های بزرگ تهویه در مسیر مستقیم پاشش است. در مواردی که ارتفاع سقف بیش از ۱۲ تا ۱۳ متر بوده یا نوع قفسه‌بندی از نوع راهرو باریک با عمق مضاعف باشد، چاره‌ای جز اجرای شبکه اسپرینکلر درون‌قفسه‌ای باقی نمی‌ماند.
| نوع سیستم اطفای حریق | محدودیت ارتفاع انبارش | حداقل فاصله تا تاج بار | کاربرد اصلی |
|---|---|---|---|
| اسپرینکلر سقفی استاندارد (CMDA) | تا ۶.۱ متر | ۴۶ سانتی‌متر (۱۸ اینچ) | کالاهای کلاس I تا IV در بسته‌بندی سنتی |
| اسپرینکلر سرکوب سریع (ESFR) | تا ۱۲.۲ تا ۱۳.۷ متر (بسته به K-Factor) | ۹۱ سانتی‌متر (۳۶ اینچ) | کالاهای پرخطر، پلاستیک‌های رده A، انبارهای مرتفع بدون لوله‌کشی داخل قفسه |
| اسپرینکلر درون‌قفسه‌ای (In-Rack) | بدون محدودیت سقف (در هر طبقه قفسه) | ۱۵ تا ۳۰ سانتی‌متر تا سطح بار زیرین | انبارهای خودکار مرتفع، قفسه‌های مشبک چندعمقی، تایرهای خودرو |
در یک انبار قطعات پلیمری خودرو با ارتفاع سازه ۱۴ متر، تلاش برای تکیه صرف به اسپرینکلرهای سقفی اشتباهی فاجعه‌بار است. حتی اسپرینکلرهای پرظرفیت ESFR در این ارتفاع برای برخی آرایش‌های بار پاسخگو نیستند و الزام آتش‌نشانی، نصب لوله‌کشی و اسپرینکلر در سطوح واسط قفسه‌ها به ازای هر دو یا سه ردیف پالت است. غفلت از پیش‌بینی محافظ مکانیکی (Water Shield) بالای کله‌گی‌های درون‌قفسه‌ای، اشتباه شایع دیگری است؛ بدون این صفحه محافظ، عملکرد اسپرینکلرهای بالاتر می‌تواند آب سرد را روی سنسور اسپرینکلر پایینی ریخته و مانع از باز شدن به موقع آن بر اثر حرارت شود. کنترل سلامت سپرهای حرارتی و عدم دفرمه شدن آن‌ها حین تردد بارگیرها، بازرسی دوره‌ای کلیدی در این سیستم‌هاست.
مطلب مرتبط: انبارگردانی و تطبیق موجودی
نقش فضاهای دودکش (Flue Spaces) و زون‌بندی حریق
بسیاری گمان می‌کنند پر کردن فشرده تمام فضای مفید قفسه‌ها نشانه بهره‌وری است، در حالی که در مهندسی حفاظت در برابر حریق، مسدود کردن فضاهای دودکشی طولی و عرضی نقض آشکار ایمنی است. فضای دودکش طولی (Longitudinal Flue Space) شکاف پیوسته میان دو ردیف قفسه پشت‌به‌پشت است و فضای دودکش عرضی (Transverse Flue Space) فاصله خالی میان پالت‌ها در امتداد یک ردیف افقی قفسه را تشکیل می‌دهد.
این فضاها به عنوان دودکش‌های طبیعی عمل می‌کنند. هنگام اشتعال یک کارتن در ردیف‌های میانی، حرارت و دود باید به صورت عمودی از این منافذ بالا برود تا اسپرینکلر مستقر در بالای همان پالت فعال شود. اگر فواصل عرضی (حداقل ۷.۵ تا ۱۵ سانتی‌متر) و فواصل طولی (حداقل ۱۵ سانتی‌متر) رعایت نشوند، گرما به جای صعود، به طرفین گسترش یافته و چندین متر دورتر حرکت می‌کند؛ این پدیده موجب عملکرد دیرهنگام اسپرینکلرها و فعال‌سازی غیرضروری تعداد زیادی کله‌گی در فواصل دورتر می‌شود که به افت فشار کل شبکه اطفایی می‌انجامد.
مطلب مرتبط: کاربرد لیبل مگنتی در قفسه بندی انبار
- تعبیه متوقف‌کننده‌های فیزیکی انتهای پالت (Pallet Stops) برای ممانعت از رانده شدن بیش از حد پالت به داخل فضای دودکش طولی
- حفظ عرض راه‌روهای عملیاتی اصلی (حداقل ۲.۵ تا ۳ متر متناسب با شعاع چرخش تجهیزات جابه‌جایی) به منظور ایجاد مرز ضدآتش طبیعی
- جداسازی بخش‌های مختلف با دیوارهای آتش‌پاد (Firewall) با مقاومت حداقل دو تا چهار ساعت در برابر اشتعال برای محدودسازی مساحت زون‌ها
- نصب درب‌های خودکار مقاوم در برابر حریق (Fire Doors) متصل به سیستم کشف و اعلام دود در کلیه معابر متصل‌کننده سالن‌ها
تصور کنید در چیدمان یک انبار مواد شیمیایی خشک، پالت‌ها بدون فاصله به یکدیگر فشرده شده‌اند و کل طول قفسه ۶۰ متری به صورت یک بلوک یکپارچه درآمده است. بروز یک جرقه کوچک در پالت انتهایی به دلیل انسداد مسیرهای دودکشی عمودی، حریق را به صورت افقی در طول کل ردیف پخش می‌کند و زمان واکنش اولین اسپرینکلر را تا سه برابر به تاخیر می‌اندازد. تست‌های دوره‌ای بازرسان ایمنی باید شامل تاباندن نور از کف به سمت سقف در فواصل قفسه‌ها باشد؛ اگر ناظر نتواند نور را به صورت یک خط ممتد عمودی در سرتاسر ارتفاع ببیند، ساختار دودکشی مسدود است و باید فوراً اصلاح شود.
تطبیق ضوابط آتش‌نشانی ایران با استانداردهای بین‌المللی در انبارهای کالا
دستورالعمل‌های سازمان آتش‌نشانی و خدمات ایمنی در ایران برگرفته از مبحث سوم مقررات ملی ساختمان و استانداردهای NFPA است، اما در جزئیات اجرایی تفاوت‌هایی مبتنی بر بستر زیرساختی و تجهیزاتی کشور وجود دارد. در حالی که استانداردهای بین‌المللی ممکن است در صورت نصب سیستم‌های ESFR تاییدشده، اجرای هیدرانت‌های داخلی یا لوله‌های ایستاده (Standpipe) را تعدیل کنند، ضوابط محلی سازمان آتش‌نشانی ایران عموماً وجود سیستم تر و خشک هیدرانت ساختمانی (جعبه F) با فاصله پیمایش حداکثر ۳۰ متر را الزامی می‌داند.
مطلب مرتبط: راهنمای انتخاب لیبل برای انبار سردخانه
یکی از شاخص‌های حیاتی در پذیرش پرونده‌های آتش‌نشانی صنعتی در ایران، محاسبه حجم مخزن ذخیره آب اطفای حریق است. سیستم اطفا در یک انبار پرخطر باید قادر باشد دبی مورد نیاز برای فعال‌سازی همزمان اسپرینکلرها و هوزریل‌های آتش‌نشانی را برای حداقل بازه زمانی ۶۰ تا ۱۲۰ دقیقه بدون اتکا به شبکه شهری تامین کند. بسیاری از انبارها به دلیل اکتفا به مخازن کوچک، در مراحل اخذ تاییدیه نهایی با مردودی مواجه می‌شوند. علاوه بر این، تابلوهای فرمان بوسترپمپ‌های آتش‌نشانی باید دارای خط تغذیه اضطراری مجزا و تاییدیه ضدحریق باشند تا قطع برق ناشی از حادثه، سیستم پمپاژ را فلج نکند.
پرسش‌های متداول
آیا استفاده از قفسه‌های دارای کف تمام‌فلزی یا چوبی پیوسته مجاز است؟
خیر، استفاده از طبقات با کف پیوسته (مانند صفحات نئوپان یا ورق‌های صلب فلزی) در قفسه‌بندی‌های مجهز به اسپرینکلر سقفی مانع نفوذ آب به ردیف‌های پایین می‌شود. طبق استاندارد، کف طبقات قفسه‌بندی باید حداقل ۵۰ تا ۷۰ درصد بازشو به صورت توری یا مش فلزی داشته باشد، در غیر این صورت باید زیر تک‌تک طبقات اسپرینکلر درون‌قفسه‌ای نصب شود.
مطلب مرتبط: نحوه کالیبره کردن لیبل پرینتر صنعتی
حداقل فاصله بار از دیوارهای سالن انبار چقدر است؟
برای تسهیل در بازرسی چشمی، تهویه، و همچنین امکان تردد نیروهای امدادی در عملیات‌های اطفا، فاصله کالاها تا دیوارهای بیرونی سالن باید حداقل ۶۰ تا ۱۰۰ سانتی‌متر حفظ شود. چسباندن پالت‌ها به دیوار علاوه بر تخلف ایمنی، احتمال تشدید نم‌زدگی و انتقال سریع‌تر دود در حریق را در پی دارد.
در صورت تغییر کاربری و نوع کالای انبار، آیا سیستم اسپرینکلر قبلی نیازمند بازنگری است؟
بله، تغییر کلاس کالا (مثلاً تبدیل انبار کارتن و کتاب به انبار فوم و پلاستیک) مستلزم بازنگری کامل محاسبات هیدرولیکی شبکه اطفای حریق است. سیستم اسپرینکلری که برای کالای کلاس II طراحی شده، دبی و فشار لازم برای فرونشاندن حریق پلاستیک‌های گروه A را نخواهد داشت و استفاده از آن با کاربری جدید تخلف فنی محسوب می‌شود.
