سیستم‌های انبارش دستی در گروه بارهای نیمه‌سنگین و سنگین، ستون فقرات مدیریت زنجیره تأمین در صنایع کوچک، خطوط مونتاژ و انبارهای پخش قطعات به شمار می‌روند. در این میان، دو سیستم پانل راک (که در استاندارد صنعتی گاهی لانگ‌اسپن یا پالت راک کفپوش‌دار نیز خوانده می‌شود) و ایزی راک بیشترین سهم را در چیدمان کالا بدون دخالت مستقیم شاخک لیفتراک دارند. اگرچه هر دو سیستم بر پایه ستون، بازو و کفی فلزی شکل گرفته‌اند، تفاوت‌های بنیادینی در رفتار سازه‌ای مقاطع، توزیع تنش، مقاومت به خمش و مکانیک اتصالات دارند که تعیین‌کننده طول عمر و ایمنی تاسیسات انبار است.

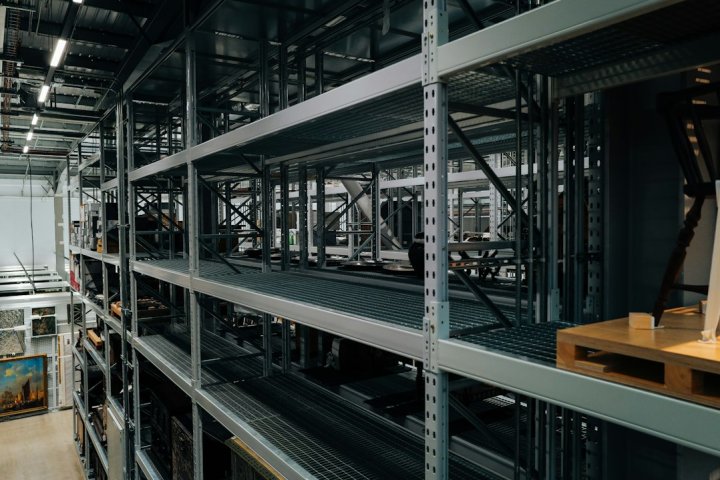

ساختار هندسی و مقاطع بازوها در برابر بارگذاری
تفاوت بنیادین این دو سیستم از هندسه مقاطع تیرها و ستون‌ها آغاز می‌شود. پانل راک از بازوهای رولفرمینگ صنعتی سنگین بهره می‌برد که عموماً مقاطع پلهای (Step Beam) یا مقاطع قوطی دوبل (Box Beam) دارند. پله طراحی‌شده روی مقطع بازوی پانل راک به شکلی است که کفپوش‌های فلزی درست هم‌سطح یا پایین‌تر از لبه بالایی تیر درون فرورفتگی قفل می‌شوند. این هندسه نه تنها مانع از چرخش جانبی تیر (Torsional Buckling) در دهانه‌های طویل می‌شود، بلکه بار کفی را مستقیماً به محور برشی تیر انتقال می‌دهد. در مقابل، سیستم ایزی راک از مقاطع باریک‌تر با فرمینگ Z شکل یا ناودانی‌های خم‌کاری‌شده سبک‌تر سود می‌برد که در آن‌ها تکیه‌گاه کفی‌ها زبانه داخلی خود بازو است و مقطع مقاومت پیچشی کمتری در برابر گشتاورهای نامتقارن از خود نشان می‌دهد.
مکانیسم تغییر شکل در دهانه‌های بلند یکی از دلایل اصلی برتری پانل راک در ظرفیت‌های بالای بارگذاری است. طبق استانداردهای طراحی سازه قفسه‌بندی، خمش مجاز تیر تحت بار گسترده یکنواخت باید حداکثر برابر با یک‌دویستم طول دهانه (L/200) باشد. در سیستم ایزی راک، به دلیل ظرافت مقاطع و ضخامت کمتر ورق، در دهانه‌های بیشتر از ۱۸۰ سانتی‌متر، پدیده کمانش موضعی در جان تیر سریع‌تر رخ می‌دهد؛ بنابراین ایزی راک اصولا برای دهانه‌های کوتاه تا متوسط مهندسی شده است.
راهنمای جامع این موضوع: طراحی چیدمان و قفسه‌بندی انبار
یک سناریوی فرضی را در نظر بگیرید: در یک انبار نگهداری الکتروموتورهای صنعتی، بسته‌هایی با وزن متوسط ۱۲۰ کیلوگرم در طول دهانه ۲۴۰ سانتی‌متری قرار می‌گیرند. اگر از بازوی ایزی راک با مقطع نازک استفاده شود، بار متمرکز این موتورها باعث شکم دادن مرکز دهانه و باز شدن خار بازو از حفره ستون خواهد شد، در حالی که بازوی پانل راک با مقطع پلهای ۸۰ در ۵۰ میلی‌متر و ضخامت ورق ۲ میلی‌متر، تنش تسلیم را در محدوده مجاز نگه می‌دارد و ممان اینرسی لازم را برای مهار خمش فراهم می‌سازد.
اشتباه رایج در این بخش، سنجش مقاومت تیر صرفاً بر پایه وزن آهن مصرفی است، بدون اینکه ممان اینرسی مقطع حول محور خمش در نظر گرفته شود. برای ارزیابی صحت انتخاب در محیط کارگاهی، یک خط‌کش تراز را روی لبه بالایی تیر در حالت بارگذاری کامل قرار دهید؛ هرگونه فرورفتگی بیش از چند میلی‌متر که پس از برداشتن بار باقی بماند، نشان‌دهنده ورود فولاد به فاز تغییر شکل پلاستیک و انتخاب غلط سیستم است.

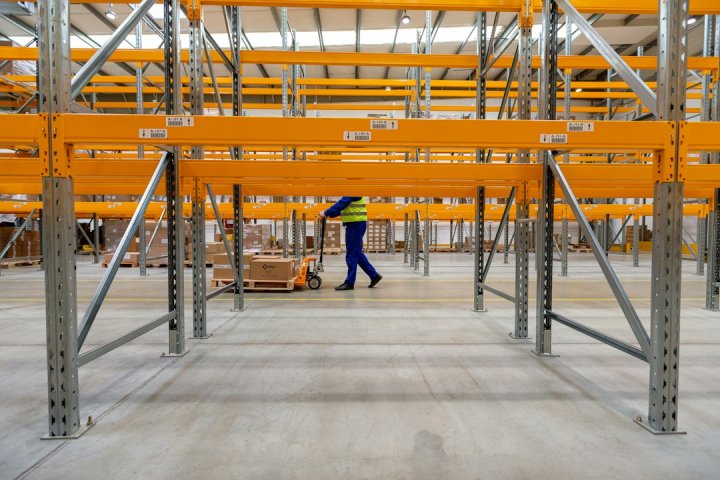

مقایسه ظرفیت باربری طبقات و رفتار در برابر بار متمرکز
میزان تحمل بار هر طبقه وابسته به دو عامل است: توان برشی اتصالات گوشواره و استحکام خمشی کفی‌ها. پانل راک برای تحمل بار گسترده یکنواخت (UDL) در بازه ۳۰۰ تا ۱۲۰۰ کیلوگرم در هر طبقه ساخته می‌شود. کفی‌های این سیستم به صورت پانل‌های مجزای عرضی با ضخامت‌های ۱ تا ۱.۵ میلی‌متر ساخته شده و در زیر هر پانل، پلهای تقویت‌کننده جوش داده یا فرم‌دهی می‌شوند. این پل‌ها بار نقطه‌ای را گرفته و آن را به صورت تنش خطی به بازوهای اصلی منتقل می‌کنند.
بیشتر بخوانید: سیستم fifo در قفسه بندی انبار
ایزی راک برای محدوده بارهای سبک تا نیمه‌سنگین متداول (معمولاً بین ۱۵۰ تا نهایتاً ۴۰۰ کیلوگرم در هر طبقه) بهینه‌سازی شده است. ساختار کفی‌ها در ایزی راک اغلب پیوسته‌تر یا شامل قطعات نازک‌تر است که زیر آن‌ها تقویت‌کننده‌های کمتری تعبیه می‌شود. این مسئله سبب می‌شود ایزی راک در مواجهه با بارهای متمرکز مانند جک‌های روغنی، پایه‌های ماشین‌آلات یا قطعات ریخته‌گری فشرده، دچار فرورفتگی موضعی (Denting) شود، حتی اگر مجموع وزن قطعات از ظرفیت اسمی طبقه فراتر نرود.
به عنوان نمونه فرضی، شرکتی قصد دارد در هر طبقه قفسه، چهار جعبه قالب فولادی هر کدام به وزن ۱۰۰ کیلوگرم را نگهداری کند. اگر این قالب‌ها روی کفی ایزی راک چیده شوند، تماس سطحی کم و فشار نقطه‌ای پایه‌ها موجب تاب برداشتن لبه پانل‌ها و گیر کردن کالاها موقع بیرون کشیدن می‌شود. در مقابل، پانل‌های چندتکه پانل راک به دلیل داشتن لبه‌های دوبل خم‌خورده و انتقال بار به نشیمنگاه بازو، کوچک‌ترین تغییر شکلی را ثبت نمی‌کنند.
یک خطای متداول مدیران انبار، ملاک قرار دادن عدد باربری کاتالوگ بدون بررسی نوع بار (گسترده در برابر نقطه‌ای) است. پیش از خرید، باید چگالی وزنی کالا و سطح تماس کف جعبه‌ها با قفسه بررسی شود. برای تست عملی مقاومت، یک کارتن پر از قطعات متراکم را روی وسط دهانه قرار داده و زاویه انحراف کفی را نسبت به بازو با یک زاویه‌سنج دیجیتال بسنجید؛ هر انحراف مشهودی نشانگر ضعف در پل‌بندی زیر کفی است.
مقایسه‌ی مرتبط: تفاوت قفسه درایوین و پالت راک

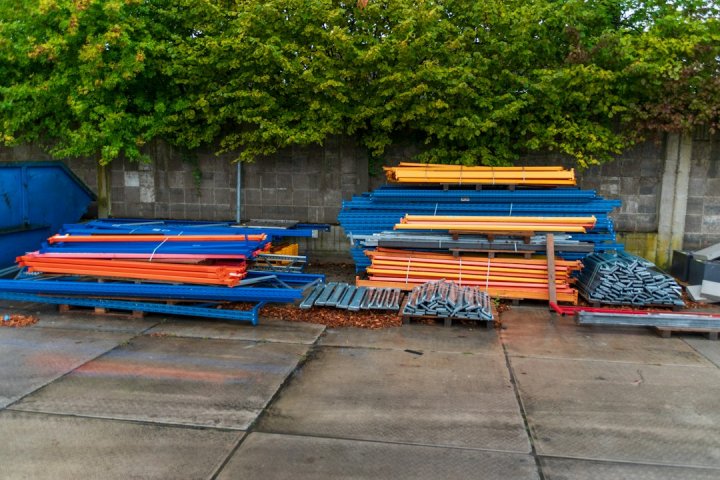

مکانیسم اتصالات و تفاوت در سرعت مونتاژ و دمونتاژ
نام‌گذاری ایزی راک برگرفته از سادگی و سرعت اجرای آن است. در این سیستم، اتصال بازو به قاب بدون نیاز به پیچ، مهره یا چکش‌کاری سنگین صورت می‌پذیرد. براکت‌ها یا شاخک‌های بازو در ایزی راک معمولاً دارای زبانه‌های زاویه‌دار خودقفل‌شونده هستند که با کمترین فشار دست یا ضربه آرام چکش لاستیکی درون شیارهای ستون جا می‌افتند. این ویژگی باعث می‌شود زمان برپایی یک دهانه کامل ایزی راک تا ۶۰ درصد کمتر از سازه‌های سنگین‌تر باشد.
پانل راک از اتصالات گیرداری با گوشواره‌های سه یا چهار ناخنی ضخیم استفاده می‌کند. این ناخنی‌ها به شکل قطره‌ای یا مستطیلی درون سوراخ‌های ستون رولفرمینگ صنعتی درگیر می‌شوند. در پانل راک، اصطکاک بالا و ضخامت فولاد گوشواره، نیازمند دقت ترازسازی بیشتر و چکش‌کاری دقیق است. علاوه بر این، به کارگیری پین ایمنی (Locking Pin) گالوانیزه در هر اتصال اجباری است تا در صورت ضربه رو به بالای دست کارگر یا جک دستی، بازو از ستون آزاد نشود.
تصور کنید یک مرکز توزیع قطعات خودروهای الکترونیکی ناچار است هر ماه برای جا دادن محموله‌های جدید، فاصله طبقات را در ۵۰ دهانه قفسه تغییر دهد. اجرای این سناریو با ایزی راک ظرف چند ساعت توسط دو کارگر بدون ابزار خاص میسر است. اما اگر همین تغییر روی پانل راک اعمال شود، خارج کردن پین‌های اطمینان، ضربه‌زدن برای باز کردن اتصال سفت ناخنی‌ها و جاانداختن پانل‌های سنگین زمان و نیروی کار بسیار بیشتری می‌طلبد.
مطلب مرتبط: محاسبه بار مجاز قفسه بندی انبار
اشتباه پرریسک در مونتاژ، حذف پین اطمینان در پانل راک به منظور افزایش سرعت کار است. این کار مقاومت جانبی فریم را مخدوش می‌کند. بررسی عملی صحت نصب در هر دو سیستم مستلزم آزمایش کشش عمودی است؛ با دست بازو را با شتاب به سمت بالا بکشید، هیچ حرکتی نباید در درگاه اتصال مشاهده شود و زبانه نباید کوچک‌ترین لقی جانبی داشته باشد.
رفتار کفی‌ها در برابر سایش، روغن و جریان هوا
پانل‌های عرشه در این دو سیستم از لحاظ جنس، پوشش و تقسیم‌بندی تفکیک می‌شوند. پانل راک عمدتاً با کفپوش‌های گالوانیزه پرسی با عرض‌های ۲۰، ۲۵ یا ۳۰ سانتی‌متر تحویل داده می‌شود. گالوانیزه بودن این پانل‌ها مقاومت استثنایی در برابر سایش ناشی از کشیدن جعبه‌های فلزی، ریزش روغن هیدرولیک و رطوبت محیطی فراهم می‌آورد. به علاوه، کفی‌های پانل راک را می‌توان به شکل شیاردار (پانچ‌شده) سفارش داد تا در صورت عملکرد سیستم اطفا حریق اسپرینکلر، آب بدون مانع به طبقات پایینی برسد و دود در طبقات حبس نشود.
کفی‌های ایزی راک غالباً از ورق‌های روغنی با پوشش رنگ پودری الکترواستاتیک ساخته می‌شوند. اگرچه رنگ الکترواستاتیک ظاهری یکدست و شکیل به فضای انبار و فروشگاه می‌دهد، در محیط‌های خشن صنعتی که اقلام براده‌دار، قطعات ریخته‌گری یا جعبه‌های فلزی دائماً روی طبقات کشیده می‌شوند، لایه رنگ دچار خراشیدگی شده و ورق زیرین در معرض اکسیداسیون قرار می‌گیرد. همچنین این کفی‌ها بیشتر به صورت یکپارچه یا دو تکه تولید می‌شوند که وزن جابه‌جایی دستی هر کفی را افزایش می‌دهد، هرچند چیدمان بسته‌های کوچک و بدون پایه روی آن‌ها ساده‌تر است.
مطلب مرتبط: چک لیست نصب لیبل روی قفسه راک
در یک انبار خدمات فنی که سیلندرهای هیدرولیک و لوله‌های صنعتی نگهداری می‌شوند، نشت مداوم گریس روی کفی ایزی راک به مرور رنگ را حل کرده و به زنگ‌زدگی ورق منجر می‌شود. اما در پانل راک با پوشش گالوانیزه گرم یا سرد مرغوب، تماس مایعات خنک‌کننده تراشکاری و روغن هیچ اثری بر خواص مکانیکی فلز نمی‌گذارد و شستشوی صنعتی آن‌ها ممکن است.
ضعف متداول در خرید، نادیده گرفتن الزام استانداردهای آتش‌نشانی در خصوص تهویه و عبور آب است. اگر انبار مسقف دارای سنسور و اسپرینکلر است، استفاده از کفی‌های عریض و یکپارچه ایزی راک ممکن است مانع تاییدیه ایمنی شود. برای سنجش کیفیت پوشش کفی‌ها، تست چسبندگی رنگ با خراش متقاطع یا ضخامت‌سنجی پوشش روی پانل گالوانیزه یک راهکار کنترل کیفی استاندارد به شمار می‌آید.
قابلیت‌های توسعه در ارتفاع و پیاده‌سازی سازه‌های مزنین
پتانسیل بارگذاری قائم کل ستون، مرز نهایی تمایز میان این دو سازه است. فریم‌های پانل راک بر مبنای ستون‌های رولفرمینگ سنگین ساخته می‌شوند که امکان تحمل بارهای محوری تا چندین تن را برای هر قاب دارند. به همین سبب، سیستم پانل راک قابلیت ساخت بالکن‌بندی صنعتی و انبارش چندطبقه (Multi-tier Mezzanine) را داراست. در این حالت، تیرها نه تنها بار محصولات، بلکه بار تیرریزی کف راهروها، وزن راه رفتن اپراتورها و بارهای دینامیکی چرخ‌های ترولی را نیز بدون لرزش مهار می‌کنند.
مطلب مرتبط: قانون پارتو در کنترل موجودی
ایزی راک ساختاری مستقل و محدود به ارتفاع مفید کاری دارد که عموماً بین ۲ تا ۳ متر متغیر است. هندسه ستون و گوشواره‌های ایزی راک اجازه تحمل لنگرهای ناشی از حرکت افراد روی کف کاذب طبقات بالا را نمی‌دهد. ایجاد طبقات فوقانی و راهروهای معلق بر بستر پایه‌های ایزی راک به لحاظ ایمنی سازه مردود است و پایداری جانبی کل ردیف‌ها را در برابر کمانش کلی با خطر مواجه می‌کند.
فرض کنید کارگاهی با ارتفاع سقف ۶ متر مایل است از متراژ مفید انبار حداکثر استفاده را ببرد. با استفاده از پانل راک می‌توان سازه‌ای با دو طبقه راهرو و پله‌های دسترسی فلزی برپا کرد که فضای مفید کف را تا دو برابر افزایش دهد. تلاش برای اجرای چنین پروژه‌ای با ایزی راک، به دلیل ظرفیت ناکافی ستون‌ها در کمانش اویلری، ریسک فروریزش کلی به همراه دارد.
اشتباه خطرناک، اتکای سازه‌ای به دیوارهای جانبی انبار برای مهار لرزش ناشی از اجرای طبقات روی سیستم‌های نیمه‌سبک است. فریم باید خودایستا باشد. در بازرسی میدانی، فاکتور ضریب لاغری ستون‌ها (Slenderness Ratio) باید بررسی شود؛ ستون‌های پانل راک به دلیل مقاطع بسته با مهاربندهای قطری مستحکم، مانع از تغییر مکان جانبی (Drift) سازه می‌شوند.
مطلب مرتبط: داشبورد هوش تجاری موجودی انبار
جدول مقایسه پارامترهای فنی پانل راک و ایزی راک
برای ایجاد درک دقیق از تفاوت‌های مهندسی، معیارهای اصلی دو سیستم در قالب پارامترهای فنی دسته‌بندی شده‌اند:
| شاخص فنی | سیستم پانل راک (لانگ‌اسپن صنعتی) | سیستم ایزی راک (نیمه‌سنگین مدولار) |
|---|---|---|
| ظرفیت مجاز هر طبقه | ۳۰۰ تا ۱۲۰۰ کیلوگرم (بسته به طول دهانه و مقطع) | ۱۵۰ تا ۴۰۰ کیلوگرم |
| نوع مقطع تیرها | پلهای (Step) یا قوطی بسته (Box Beam) | مقاطع فرم‌یافته نازک (Z شکل یا ناودانی خم‌کاری) |
| جنس و پوشش کفی | پانل‌های گالوانیزه ضدخش و ضدزنگ (ساده یا پانچ) | ورق روغنی با رنگ پودری الکترواستاتیک |
| اتصال بازو به ستون | گوشواره چندناخنی با پین قفل ایمنی فولادی | خارهای زبانه سرخود و بدون ابزار |
| قابلیت اجرای بالکن و مزنین | کاملاً سازگار با اجرای راهروهای چندطبقه | محدود به سیستم تک‌طبقه و بدون راهرو هوایی |
| سرعت برپایی و تغییر فواصل | متوسط (نیازمند رگلاژ دقیق، چکش و پین‌گذاری) | بسیار بالا (دمونتاژ فوری بدون نیاز به تکنسین) |
| حداکثر طول دهانه استاندارد | تا ۲۷۰ سانتی‌متر بدون افت محسوس مقاومت | تا ۱۸۰ سانتی‌متر برای حفظ خمش مجاز |
| مقاومت در برابر ضربه بار متمرکز | بالا (به دلیل پلهای تقویتی زیر پانل) | پایین تا متوسط (مستعد قرشدگی کفی) |
معیارهای تصمیم‌گیری بر اساس ماهیت کالا و فرآیندهای انبارداری
انتخاب نهایی میان پانل راک و ایزی راک تابع توازن میان وزن کالای ورودی، فراوانی جابه‌جایی طبقات و شرایط محیطی انبار است. برای دستیابی به بهترین بهره‌وری سرمایه‌گذاری، توجه به ماهیت فیزیکی کالا و نرخ گردش آن اولویت دارد.
ایزی راک برای موارد زیر گزینه‌ای ایده‌آل و مقرون‌به‌صرفه محسوب می‌شود:
مطلب مرتبط: بهترین پرینتر چاپ لیبل قفسه انبار
- انبارش کالاهای سبک مانند پوشاک، کفش، بسته‌های دارویی و جعبه‌های پلاستیکی کوچک
- محیط‌های فروشگاهی، انبارک‌های پشتیبان (Back-office) و داروخانه‌ها که زیبایی بصری رنگ الکترواستاتیک اهمیت دارد
- کسب‌وکارهای با تنوع فصلی کالا که نیاز مداوم به تغییر آرایش دهانه‌ها و تغییر ارتفاع طبقات دارند
- انبارهای استیجاری که نیاز به جمع‌آوری و جابه‌جایی مکرر سازه با حداقل هزینه بازکردن و بستن دارند
پانل راک در موارد زیر انتخاب الزامی و بدون جایگزین خواهد بود:
- نگهداری قطعات یدکی خودرو، ماشین‌آلات سنگین، شیرآلات صنعتی، رنگ‌ها و مواد شیمیایی مایع
- انبارهایی با سقف‌های بلند که هدف آن‌ها بهره‌برداری عمودی از فضا از طریق احداث نیم‌طبقه و بالکن‌بندی است
- محیط‌های مرطوب، کارخانجات اسیدی، خطوط تولید دارای آلودگی روغنی یا فضاهای روباز و سرپوشیده بدون سامانه سرمایش و گرمایش
- انبارهایی که برای چیدمان دستی در ارتفاع از نردبان‌های متصل یا بارگذاری پالتی نیمه‌سنگین دستی استفاده می‌کنند
خطای رایج در تخصیص بودجه، خرید ایزی راک به علت هزینه اولیه کمتر برای کاربری‌های سنگین است. این رویکرد ظرف مدت کوتاهی به خمش دائمی بازوها، گیرپاژ کردن زبانه اتصالات و تحمیل هزینه تعویض زودهنگام می‌انجامد. ارزیابی اولیه ظرفیت سازه، به ویژه تناسب وزن حجمی بسته‌ها با مشخصات هندسی مقطع، پایداری عملیاتی انبار را تضمین می‌کند.
پرسش‌های متداول
آیا می‌توان قطعات پانل راک و ایزی راک را با یکدیگر ترکیب کرد؟
خیر. گام سوراخ‌کاری ستون‌ها، ابعاد شکاف‌های نشیمنگاه و ضخامت ورق‌های گوشواره در این دو سیستم کاملاً متفاوت است. حتی در صورتی که ابعاد خارجی مشابه به نظر برسد، زاویه و شکل زبانه قفل‌شونده ایزی راک درون شیارهای ستون پانل راک چفت نمی‌شود و استفاده ترکیبی از آن‌ها ایمنی باربری را از بین می‌برد.
مطلب مرتبط: چیدمان انبار بر اساس آنالیز ABC
کدام سیستم در برابر ریزش آب ناشی از سیستم اطفای حریق ایمن‌تر است؟
پانل راک برتری آشکاری دارد. کفی‌های پانل راک امکان ساخت به شکل پانچ‌شده دارند که باعث عبور جریان آب اسپرینکلر به طبقات پایین‌تر می‌شود. علاوه بر این، ورق گالوانیزه پانل راک در اثر تماس مکرر با آب زنگ نمی‌زند، در حالی که کفی‌های ایزی راک به صورت مسطح بوده و تجمع آب روی آن‌ها خطر اضافه بار سازه‌ای و آسیب به بسته‌ها را به همراه دارد.
آیا ایزی راک برای تحمل بار پالت‌های چوبی دستی مناسب است؟
تنها در صورتی که وزن کل پالت کمتر از ۲۰۰ تا ۲۵۰ کیلوگرم بوده و ابعاد پالت هم‌اندازه عمق طبقه باشد تا وزن روی تیرها بیفتد، نه روی کفی. در غیر این صورت، گوشه‌های تیز پالت و بارهای نقطه‌ای تخته‌های کف، کفی‌های ایزی راک را خم کرده و پایداری آن را به خطر می‌اندازند؛ بارهای پالتی سبک تا متوسط باید روی پانل راک با عمق متناسب چیده شوند.
تفاوت افت ضخامت ورق در تیرهای این دو سازه چقدر است؟
تیرهای پانل راک به طور معمول از ورق‌هایی با ضخامت ۱.۵ تا ۲.۵ میلی‌متر ساخته می‌شوند تا مقاومت تسلیم بالایی برای بارهای سنگین داشته باشند. در مقابل، پروفیل‌های تیر ایزی راک اغلب از ورق‌هایی با ضخامت ۰.۹ تا ۱.۲۵ میلی‌متر تولید می‌شوند تا وزن تمام‌شده کاهش یافته و مونتاژ سبک و سریع فراهم شود.
