حرکت کالا در انبار اگر بر اساس نقشه‌ای حساب‌شده مهندسی نشود، به گلوگاهی پرهزینه تبدیل خواهد شد. طراحی جریان U شکل در انبار یکی از محبوب‌ترین و در عین حال کارآمدترین الگوها برای سازمان‌دهی مسیرهای جابه‌جایی بار است. این ساختار که گاهی نقشه نعل‌اسبی نیز نامیده می‌شود، با استقرار سکوهای دریافت و ارسال کالا در یک ضلع انبار، مسیری نیم‌دایره‌ای یا شبیه به حرف لاتین U برای فرآیندهای انبارداری ایجاد می‌کند. هدف این مدل بهینه‌سازی فضاهای اشتراکی، متمرکز کردن تجهیزات تخلیه و بارگیری، و در نهایت به حداقل رساندن خطاهای ناشی از برخورد ماشین‌آلات انبارداری است.

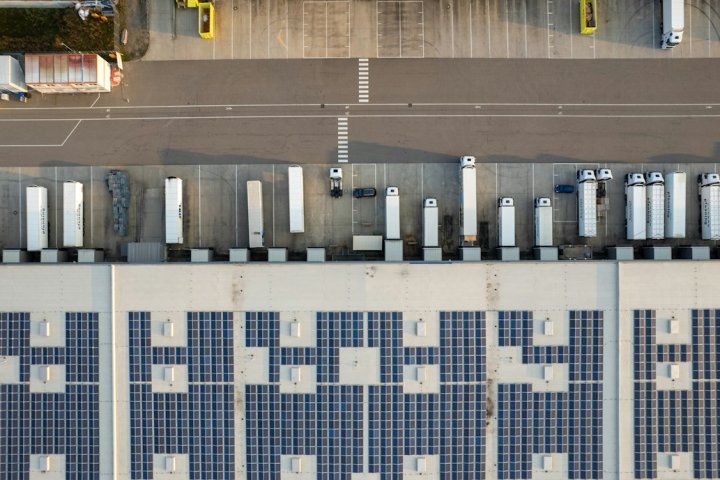

مکانیزم اساسی جریان نعل‌اسبی در چیدمان سالن انبار
اساس جریان U شکل بر تفکیک فیزیکیِ هم‌راستا استوار است. در این چیدمان، ورودی مواد اولیه یا کالای خام در یک گوشه از ضلع بارانداز قرار می‌گیرد و خروجی کالای بسته‌بندی‌شده یا سفارش‌های تکمیل‌شده در گوشه دیگر همان ضلع واقع می‌شود. فضای میانی و عمق سوله به عملیات بازرسی اولیه، مرتب‌سازی، جانمایی در سیستم‌های ذخیره‌سازی، پیکینگ و در پایان مرحله بسته‌بندی اختصاص می‌یابد. کالا پس از ورود به انبار، از سمت چپ یا راست وارد ردیف‌های قفسه‌بندی شده، یک مسیر منحنی یا نعلی را در عمق انبار طی می‌کند و سپس به موازات مسیر رفت، به سوی بارانداز خروجی هدایت می‌شود.
دلیل اثربخشی این مکانیزم، حذف تقاطع‌های مستقیم میان فرآیندهای ناهمگون است. وقتی مواد ورودی هرگز مسیر واگن‌ها یا لیفتراک‌های جمع‌آوری سفارش را قطع نکنند، سرعت گردش موجودی افزایش چشمگیری می‌یابد. شرط انتخاب چنین سازوکاری، داشتن سقفی یکپارچه و سالنی است که دست‌کم یک ضلع عریض آن امکان اتصال مستقیم به محوطه باز یا رمپ‌های تخلیه بیرونی را داشته باشد. به عنوان فرضی، سالن توزیع قطعات یدکی با مساحت ۳۰۰۰ متر مربع را در نظر بگیرید که تنها یک جبهه دسترسی به خیابان اصلی محوطه دارد؛ در چنین شرایطی، چیدمان خطی مستلزم عبور مداوم تریلرها از دو سوی ساختمان است که ساختار زمین شاید اجازه آن را ندهد، اما الگوی نعلی بدون نیاز به باز کردن درب‌های پشتی، تمام فرآیند ترابری خارجی را در یک بخش متمرکز می‌کند.
راهنمای جامع این موضوع: طراحی چیدمان و قفسه‌بندی انبار
اشتباه متداول در این پیکربندی، همپوشانی بیش از حد فضای بافر ورودی و خروجی است. انباردارها گاهی برای صرفه‌جویی در متراژ، پالت‌های تخلیه‌شده را دقیقاً در مرز محل بارگیری قرار می‌دهند که خطای ارسال کالای خام به جای سفارش آماده را بالا می‌برد. برای مهار این مسئله، یک بررسی میدانی ساده کفایت می‌کند: خط‌کشی‌های ترافیکی کف سالن باید با دو رنگ متمایز، ناحیه قرنطینه ورودی را از منطقه تحویل مرسولات تفکیک کنند و حداقل پنج تا هفت متر حریم حائل برای مانور ایمن بالابرها میان دو بخش در نظر گرفته شود.

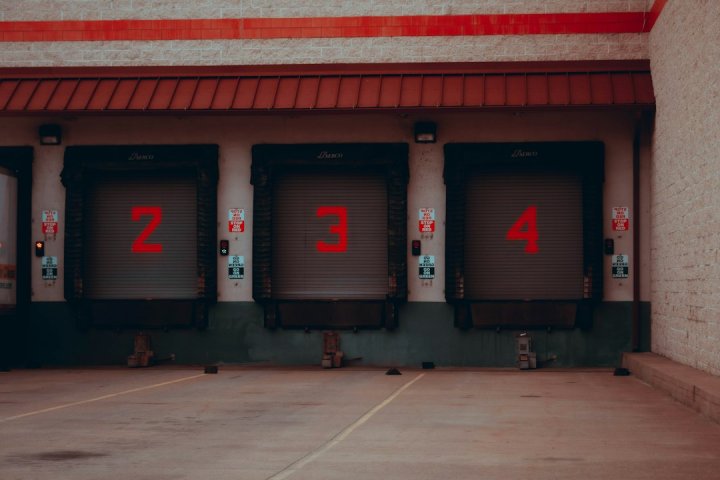

تجمیع باراندازها و بهینه‌سازی منابع تخلیه و بارگیری
یکی از بزرگ‌ترین مزیت‌های اقتصادی الگوی U شکل، امکان تجمیع سکوهای دریافت و ارسال در یک جبهه ساختمانی است. در چیدمان‌های مستقیم، درهای ورودی در یک سر سوله و درهای خروجی در انتهای دیگر قرار دارند، بنابراین تجهیزات هیدرولیکی داک‌لولر، پرسنل نظارت و دستگاه‌های تخلیه باید در دو نقطه کاملاً مجزا مستقر شوند. متمرکز شدن باراندازها در الگوی نعلی این پراکندگی را از میان برمی‌دارد و اجازه می‌دهد منابع انسانی و لجستیکی میان دو عملیات اصلی شناور بمانند.
علت ساختاری این برتری، پوشش نوسانات کاری روزانه است. بیشتر انبارها صبح‌ها اوج بار ورودی و عصرها اوج ارسال سفارش دارند. در یک بارانداز متمرکز، پرسنلی که صبح محموله‌های تأمین‌کنندگان را تخلیه می‌کنند، بعدازظهر می‌توانند با همان جک‌پالت‌ها و لیفتراک‌ها فرآیند چیدمان مرسولات داخل کامیون‌ها را مدیریت کنند. این وضعیت تقاضای خرید ناوگان ترابری داخلی را کاهش می‌دهد. شرایط تصمیم‌گیری برای اجرای این روش بستگی به میزان یکنواختی برنامه حمل‌ونقل انبار دارد؛ اگر ساعات ورود و خروج کالا تداخل سنگین نداشته باشند، این تجمیع بالاترین بهره‌وری سرمایه را به همراه خواهد داشت.
بیشتر بخوانید: طراحی چیدمان و قفسه‌بندی برای استفاده‌ی بهتر از متراژ انبار
برای مثال، فرض کنید یک مرکز پخش شوینده روزانه بیست دستگاه کامیون بارگیری و پانزده تریلی تخلیه دارد. اگر ورودی‌ها بین ساعات ۸ تا ۱۲ و خروجی‌ها بین ۱۳ تا ۱۷ انجام شوند، اختصاص ۵ سکوی دوطرفه در یک ضلع سالن، کارایی معادل ۱۰ سکوی ثابت در چیدمان دوطرفه خطی ایجاد خواهد کرد. خطای رایج در اینجا، کم‌توجهی به فضای گردش کامیون‌ها در محوطه بازِ جلوی سوله است. اگر عرض محوطه آسفالت برای دنده‌عقب رفتن هم‌زمان دو خودرو ناکافی باشد، گره ترافیکی رخ می‌دهد. تست عملیاتی مناسب، ثبت زمان متوسط توقف هر کامیون در پشت سکو و اطمینان از روان بودن مانور چرخش بدون متوقف شدن سایر خودروها است.

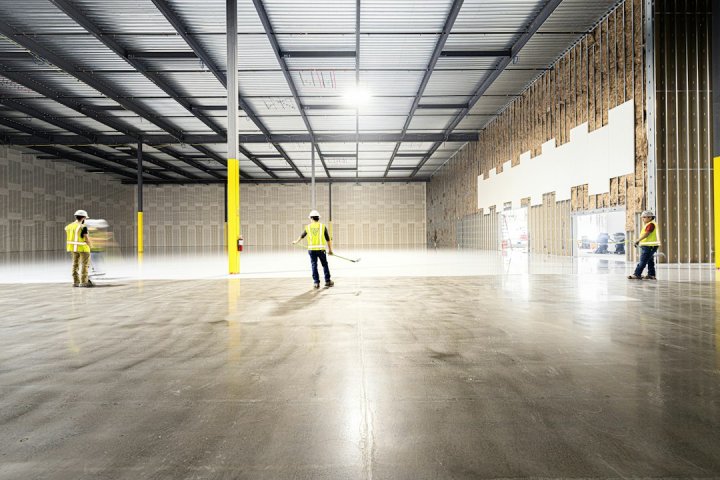

کنترل تداخل خطوط تردد و ایمنی راهروهای حرکتی
تصادفات درون انبار، آسیب به ستون‌های قفسه‌بندی و اتلاف وقت ناشی از ترمزهای پی‌درپی، نتیجه مستقیم برخورد مسیرهای متضاد است. طراحی جریان U شکل در انبار به طور طبیعی ترافیک را به چرخش یک‌طرفه ترغیب می‌کند. ماشین‌آلات از یک شریان مرکزی یا پیرامونی به داخل ردیف‌ها وارد شده و پس از جمع‌آوری یا جای‌گذاری بار، در همان جهت عقربه‌های ساعت یا خلاف آن، به سمت بازوی خروجی سوله ادامه مسیر می‌دهند.
ریشه این ایمنی، حذف تقاطع‌های هم‌سطح ۹۰ درجه با دید کور است. در راهروهای میانی، لیفتراک‌ها عمدتاً در جهت‌های مشخص هدایت می‌شوند و خطر برخورد رخ‌به‌رخ به حداقل می‌رسد. این سازوکار زمانی بهترین کارایی را نشان می‌دهد که عرض راهروها برای چرخش ایمن باربر متناسب با ابعاد پالت استاندارد طراحی شده باشد. تصمیم‌گیری روی این جریان زمانی اهمیت دوچندان می‌یابد که تنوع اپراتورها و هم‌زمانی حضور پیاده و سواره در سالن بالا باشد؛ زیرا یکپارچگی مسیر حرکت، رفتار حرکتی افراد را پیش‌بینی‌پذیر می‌کند.
بیشتر بخوانید: عرض راهرو لیفتراک در انبار
یک کارگاه فرضی مونتاژ لوازم الکترونیکی با ۲۰۰ نفر نیروی انسانی فعال در خطوط و ۶ دستگاه ریچتراک برقی را تجسم کنید؛ اجرای جریان U شکل در انبار تغذیه‌کننده خطوط، مانع از حرکت ریچتراک‌ها در خلاف جهت حمل دستی قطعات توسط کارگران می‌شود. اشتباه متداول، نصب نکردن علائم هشداردهنده و آینه‌های محدب در رأس دور زدن حرف U (انتهای سالن) است؛ جایی که زاویه گردش ۹۰ یا ۱۸۰ درجه ایجاد می‌شود و دید اپراتور محدود است. بازرسی عملیاتی باید شامل اندازه‌گیری سرعت تردد در نقطه عطف منحنی و ارزیابی فواصل ترمزگیری ایمن مطابق با استانداردهای کارگاهی باشد.
مقایسه ویژگی‌های ساختاری چیدمان U شکل با سایر الگوهای رایج
برای پیاده‌سازی اصولی یک طرح لجستیکی، بررسی تطبیقی نقشه‌های جریان مواد ضروری است. جریان U شکل اگرچه مزایای گسترده‌ای دارد، اما ویژگی‌های متفاوتی نسبت به جریان مستقیم (I شکل) و جریان زاویه‌دار (L شکل) از خود نشان می‌دهد. تفاوت‌ها در نحوه استفاده از مساحت زمین، مدیریت امنیت محموله‌ها و میزان سرمایه‌گذاری برای سکوهای بارگیری به وضوح دیده می‌شود.
مطلب مرتبط: جلوگیری از انباشت کالای تاریخ مصرف دار
| شاخص ارزیابی | جریان U شکل (نعل‌اسبی) | جریان مستقیم (I شکل) | جریان زاویه‌دار (L شکل) |
|---|---|---|---|
| موقعیت باراندازها | در یک ضلع مشترک سوله | در دو ضلع روبه‌روی هم | در دو ضلع مجاور و عمود بر هم |
| سطح اشتراک ماشین‌آلات | بسیار بالا | پایین تا متوسط | متوسط |
| مدیریت امنیت و حراست | متمرکز در یک جبهه | نیازمند بازرسی در دو نقطه مجزا | نیازمند دو ایستگاه بازرسی جداگانه |
| قابلیت توسعه طولی سوله | بسیار ساده از انتهای سالن | پیچیده به دلیل محدودیت بارانداز انتهایی | متوسط، متناسب با ابعاد زمین |
| ریسک تداخل ترافیکی بارانداز | متوسط (نیازمند زمان‌بندی دقیق) | بسیار کم | کم |
این جدول تفاوت‌های بنیادین را آشکار می‌کند. در جریان خطی، توسعه سوله با چالش مواجه می‌شود زیرا انتهای سوله بارانداز خروجی است و اضافه کردن مساحت، مستلزم تخریب یا جابه‌جایی زیرساخت‌های تأسیساتی بارگیری است. در مقابل، انتهای سوله نعل‌اسبی یک دیوار بسته یا ردیف انتهایی قفسه‌هاست؛ بنابراین در صورت نیاز به توسعه، می‌توان انتهای سالن را بدون دست زدن به بخش بارانداز گسترش داد. شرایط تصمیم‌گیری برای انتخاب مدل U شکل بیشتر متوجه انبارهایی است که در فازهای آینده نیاز به افزایش ظرفیت ذخیره‌سازی دارند.
اشتباه رایج در استفاده از جدول مقایسه‌ای بالا، چشم‌پوشی از شکل هندسی زمین است. برخی مدیران روی نقشه U شکل پافشاری می‌کنند، در حالی که سالن آن‌ها مستطیلی بسیار باریک و طویل است. در یک سالن کم‌عرض، انحنای انتهای U چنان تنگ می‌شود که لیفتراک‌ها برای دور زدن با مشکل فضا مواجه می‌شوند. بررسی کارشناسی باید با محاسبه شعاع گردش باربرترین وسیله نقلیه موجود در انبار پیش از نهایی کردن پلان استقرار انجام گیرد.
پیاده‌سازی زون‌بندی و عمق ذخیره‌سازی در جریان نعلی
هندسه U شکل به طراح اجازه می‌دهد کالاها را با در نظر گرفتن مسافت رفت‌وبرگشت طبقه‌بندی کند. بخش‌هایی از سوله که نزدیک‌ترین فاصله را با سکوهای ورودی و خروجی دارند، کوتاه‌ترین مسیر جابه‌جایی را تشکیل می‌دهند. این فضاها در اصطلاح لجستیک، مناطق طلایی نام دارند و باید میزبان کالاهایی باشند که حجم جابه‌جایی روزانه آن‌ها بسیار زیاد است. هرچه به عمق سالن و انحنای نعل نزدیک می‌شویم، زمان تردد افزایش می‌یابد؛ بنابراین اقلام کم‌گردش یا بارهایی که نیازمند ماندگاری بلندمدت هستند، در انتهای سالن قرار می‌گیرند.
مطلب مرتبط: تفاوت استاکر دستی و برقی
سازوکار این طبقه‌بندی مستقیماً بر مبنای کاهش اتلاف مسافت توسط اپراتورها شکل گرفته است. اگر اپراتور برای جمع‌آوری یک قلم پرتقاضا مجبور باشد تمام طول سوله را طی کند و به نقطه دوردست U برود، زمان تکمیل سفارش تصاعدی بالا می‌رود. اما وقتی اقلام پرمصرف در قاعده‌های بیرونی و مجاور به درب خروجی استقرار یابند، بهره‌وری افزایش چشمگیری پیدا می‌کند. تصمیم‌گیری در خصوص عمق زون‌ها نیازمند داده‌های شفاف در مورد گردش موجودی و حجم فیزیکی بار در طول دوره‌های اوج تقاضاست.
فرض کنید در یک مرکز پخش مواد غذایی، نوشیدنی‌های قوطی که تناژ بالایی دارند در دهانه‌های ابتدایی نزدیک به خروجی جای‌گذاری شوند، در حالی که ادویه‌جات گران‌قیمت و کم‌مصرف در عمیق‌ترین قفسه‌های انتهای سالن چیده شوند. این چیدمان باعث می‌شود بخش عمده وزن و تعداد بارها، مسافتی کمتر از یک‌سوم کل سالن را طی کنند. اشتباهی که بارها دیده می‌شود، اختصاص عمق انبار به بخش بسته‌بندی یا الصاق برچسب است؛ انتقال کالایی که باید ارسال شود به ته سالن و برگرداندن آن به جلوی سالن، نقض ساختار جریان U شکل است. برای بازرسی این چیدمان، مسافت‌سنجی هفتگی اپراتورها معیار خوبی است؛ بیش از شصت درصد پیکینگ‌ها باید در محدوده یک‌سوم اول مسیر رفت‌وبرگشت تمام شود.
گام‌های اجرایی برای پیاده‌سازی جریان U شکل در انبار موجود
تغییر نقشه یک انبار فعال به جریان نعل‌اسبی بدون توقف عملیات، مستلزم رعایت مراحلی تدریجی و هماهنگ است. برای دستیابی به خروجی مطلوب، باید مسیرهای حرکتی، موقعیت باسکول و تجهیزات، و ترتیب ورود و خروج بار با تغییرات فیزیکی جدید هم‌راستا شوند.
مطلب مرتبط: قفسه بندی بازویی برای لوله و پروفیل
- تعیین جبهه بارگیری اصلی و تفکیک فیزیکی درب‌های ورود و خروج با نصب گیت‌های بازرسی مجزا بر روی ضلع انتخابی.
- خط‌کشی صنعتی کف سالن به رنگ‌های استاندارد برای هدایت یک‌طرفه ناوگان داخلی از سمت پذیرش به سمت ذخیره‌سازی و نهایتاً خروج.
- آرایش ردیف‌های قفسه‌بندی به گونه‌ای که راهروهای اصلی به شکل موازی کشیده شوند و در انتهای سالن یک گذرگاه عرضی با پهنای کافی برای دور زدن ادوات ترابری باقی بماند.
- جانمایی ایستگاه‌های بسته‌بندی، توزین نهایی و باربندی دقیقاً در ضلع خروجی و در موازات فضای بازرسی محموله‌های ورودی.
علت اثربخشی این ترتیب، حفظ پیوستگی زنجیره اسناد و انطباق آن با حرکت فیزیکی بار است. در مرحله نخست، گره‌های بیرونی باز می‌شوند؛ سپس هدایت ناوگان از طریق کف‌سازی سامان پیدا می‌کند و در مراحل پایانی، بخش‌های پردازش نهایی با درب خروجی منطبق می‌گردند. در جریان پیاده‌سازی این گام‌ها در یک انبار تولیدی مواد دارویی فرضی، مدیریت با خالی کردن یک ردیف در هر آخر هفته، طی یک ماه توانست بدون تعلیق توزیع دارو، آرایش راهروها را به نقشه U تغییر دهد.
یک خطای متداول در گام سوم رخ می‌دهد: اختصاص نیافتن عرض استاندارد به گذرگاه عریض انتهایی سالن. اگر لیفتراک‌ها نتوانند به راحتی بار را در این گذرگاه بدون مانورهای چندمرحله‌ای عقب‌وجلو بچرخانند، در انتهای سوله صف تشکیل می‌شود. روش بازرسی این مرحله، شبیه‌سازی حرکت دو دستگاه لیفتراک باردار در گذرگاه انتهایی است؛ آن‌ها باید بتوانند بدون توقف کامل یا نیاز به پیاده شدن راننده برای بررسی فاصله، با سرعت مجاز کارگاهی از کنار هم عبور کنند.
مطلب مرتبط: فرمول محاسبه درصد خطای انبارگردانی
مدیریت ایمنی، حراست و تأسیسات در ساختار متمرکز U شکل
تمرکز فعالیت‌ها در یک ضلع ساختمان پیامدهای مستقیمی بر سیستم‌های نظارتی، مصرف انرژی و سیستم‌های اعلام و اطفاء حریق دارد. از منظر امنیتی، جریان U شکل بالاترین سطح حفاظت فیزیکی از دارایی‌ها را با کمترین هزینه زیرساختی به ارمغان می‌آورد؛ زیرا تمام تردد افراد متفرقه، رانندگان ترانزیت، مأموران گمرک و پرسنل انبار در یک نقطه از سوله متمرکز می‌شود و نقاط کور ساختمان مسدود یا کنترل‌پذیر می‌گردند.
مکانیزم این صرفه‌جویی به نحوه توزیع دوربین‌های مداربسته و نگهبانی بازمی‌گردد. در انبارهای دوطرفه، نیازمند دو اتاقک حراست، دو گیت ورودی و خروجی تریلر و پوشش چندبرابری دوربین‌ها هستیم. در الگوی نعلی، یک دفتر مشترک برای ترخیص و پذیرش کافی است و دوربین‌های نظارتی مستقر در ضلع ورودی می‌توانند با میدان دید مشخص، تمام ورود و خروج‌های کالا را زیر نظر بگیرند. همچنین در فصول گرم و سرد سال، متمرکز بودن درهای بزرگ در یک جهت ساختمان مانع از ایجاد کوران شدید هوا و افت دمای محیط ذخیره‌سازی می‌شود که این امر کاهش مصرف انرژی تهویه را به دنبال دارد.
در یک انبار فرضی ذخیره‌سازی تجهیزات فناوری اطلاعات، متمرکز کردن سکوها در نقشه نعل‌اسبی باعث شد تعداد دوربین‌های پلاک‌خوان و حفاظتی محوطه از ۱۶ به ۸ عدد تقلیل یابد، در حالی که ضریب پایش تردد افزایش یافت. اشتباه رایج در این حوزه، نادیده گرفتن درهای فرار اضطراری است. چون تردد در یک ضلع متمرکز است، گاهی طراحان فراموش می‌کنند که درهای خروج اضطراری پرسنل باید در انتهای سوله نیز تعبیه شود تا در شرایط بحرانی، افراد در بن‌بست گرفتار نشوند. چک‌لیست بازرسی نهایی باید تطابق فواصل دسترسی به درهای ضدحریق انتهای سالن را بر اساس متراژ بنا و استانداردهای آتش‌نشانی تأیید کند.
مطلب مرتبط: استاندارد آتش نشانی در قفسه بندی انبار
پرسش‌های متداول درباره جریان U شکل در انبار
آیا چیدمان U شکل برای انبارهای سردخانه‌ای نیز کاربرد دارد؟
بله، این چیدمان در سردخانه‌ها بسیار کارآمد است زیرا تنها نیاز به یک هشتی عایق‌بندی‌شده (آنتی‌روم) برای سکوی بارگیری دارد. باز و بسته شدن درها در یک ضلع متمرکز می‌شود که از اتلاف برودت سالن‌های اصلی به دلیل کوران باد جلوگیری به عمل می‌آورد.
بزرگ‌ترین محدودیت این طرح در چه شرایطی نمایان می‌شود؟
مطلب مرتبط: کالای راکد انبار
زمانی که جریان ورودی و خروجی کالا شدیداً هم‌زمان، مداوم و با حجم بسیار سنگین باشد، جبهه بارگیری ممکن است دچار تداخل شود. در این وضعیت، حجم بالای جابه‌جایی در بارانداز نیازمند حیاط پشتیبانی بسیار عریضی است و چنانچه محوطه بیرونی محدود باشد، این الگو بازدهی خود را از دست می‌دهد.
عرض راهرو انتهایی سالن در نقشه نعل‌اسبی چقدر باید باشد؟
عرض راهرو انتهایی برای گردش ادوات نباید کمتر از حداقل شعاع چرخش باریک‌ترین وسیله مورد استفاده به اضافه یک متر حریم ایمنی باشد. در صورت تردد دوطرفه هم‌زمان، این عدد دست‌کم باید دو برابر شعاع گردش ماشین‌آلات سنگین‌تر انبار در نظر گرفته شود.
