نگهداری و انبارش شاخه‌های شش متری یا دوازده متری لوله، پروفیل‌های قوطی، تیرآهن و میلگرد، چالش ساختاری متفاوتی نسبت به بارهای پالتایز ایجاد می‌کند. در سیستم‌های سنتی یا قفسه‌های معمول پالت راک، وجود ستون‌های جلویی مانع از ورود مستقیم و روان بارهای طولی می‌شود. اپراتور لیفتراک برای جا دادن یک بسته بندیل شش متری درون دهانه قفسه ناچار به مانورهای پرخطر زاویه‌ای است که هم سرعت باربری را پایین می‌آورد و هم خطر برخورد شاخه‌ها با پایه‌های قفسه را چند برابر می‌کند. سازه قفسه بندی بازویی یا همان کانتی‌لور (Cantilever Racking) با حذف ستون‌های قدامی، مسیر بارگذاری طولی را به شکل پیوسته باز می‌گذارد و امکان دسترسی نامحدود شاخه‌ها در طول راهرو را فراهم می‌سازد.

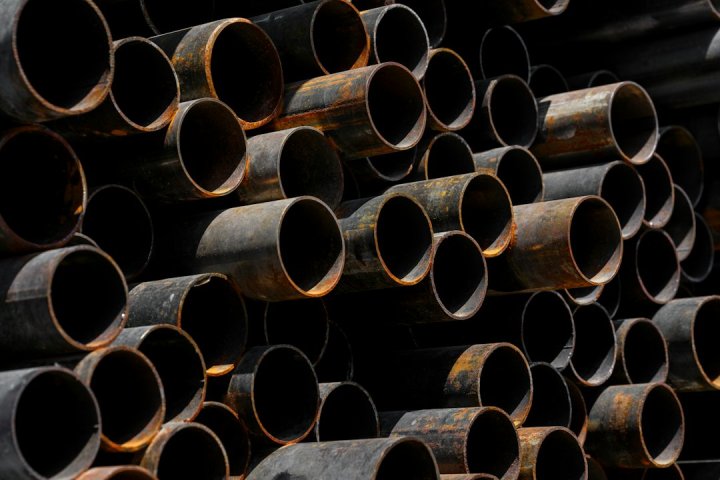

ساختار فنی قفسه کانتی‌لور و نحوه توزیع بار در نگهداری اقلام شاخه‌ای
سازه بازویی بر پایه انتقال گشتاور خمشی کار می‌کند. برخلاف سیستم‌های باربری عمودی صلب که بار مستقیماً از تیر به پایه و سپس به زمین منتقل می‌شود، در کانتی‌لور وزن بار روی بازوهای کنسولی قرار می‌گیرد. این بازوها مانند یک اهرم، نیروی وارده را به صورت لنگر خمشی به ستون اصلی (ستون ستبر عمودی) و سپس به پایه پایینی (Base) هدایت می‌کنند. اتصال ستون به زمین از طریق بولت‌های انکر صنعتی سایز بالا مهار می‌شود تا گشتاور واژگونی را خنثی کند.
اجزای اصلی این سیستم شامل ستون‌ها، مهاربندهای ضربدری و افقی (Bracing)، بازوهای باربر و بیس متصل به کف هستند. ستون‌ها معمولاً از مقاطع نورد گرم فولادی مانند تیرآهن‌های سنگین سری IPB یا مقاطع ساخته‌شده از ورق نورد سرد با ضخامت بالا تشکیل می‌شوند. بازوها بسته به ظرفیت باربری، با پیچ‌های با گرید استقامتی بالا (مانند گرید 8.8 یا 10.9) یا به شکل پین و گوه‌ای به ستون جفت می‌شوند. انتخاب دقیق نحوه اتصال به این دلیل است که ضربه احتمالی لیفتراک در هنگام بارگذاری شاخه‌ها، تغییر شکل ماندگار در اتصالات ایجاد نکند.
راهنمای جامع این موضوع: طراحی چیدمان و قفسه‌بندی انبار
یک خطای رایج در اجرای سازه کانتی‌لور، در نظر نگرفتن مرکز ثقل بسته لوله یا پروفیل نسبت به نوک بازو است. اگر بارگذاری به جای چسبیدن به ریشه بازو در لبه‌های انتهایی قرار گیرد، گشتاور خمشی تا دو برابر ظرفیت محاسباتی افزایش می‌یابد. به عنوان یک نمونه تجربی، قرارگیری یک بندیل دو تنی لوله گاز در نوک بازوی ۱۲۰ سانتی‌متری، تنشی معادل یک بار چهار تنی در پایه بازو تولید می‌کند که می‌تواند به کج شدن بازو یا کشیدگی پیچ‌های اتصال ختم شود.

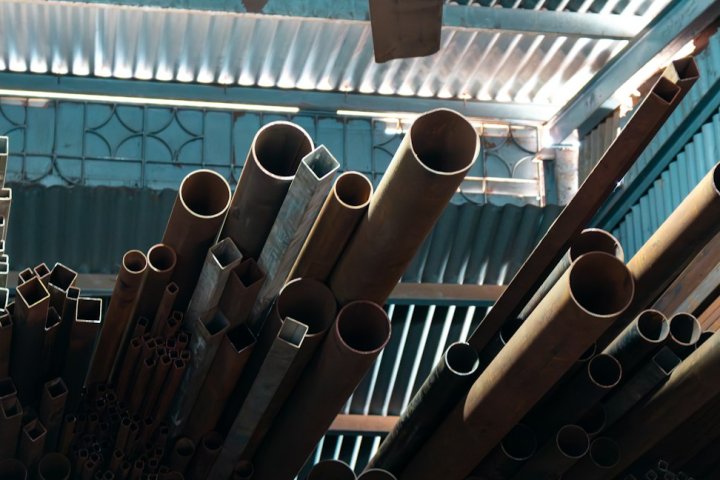

محاسبه فاصله بازوها و پیشگیری از شکم‌دادگی لوله و پروفیل
بارهای طولی بسته به ضخامت گوشت، قطر مقطع و جنس آلیاژ، رفتارهای الاستیک متفاوتی روی بازو از خود نشان می‌دهند. لوله‌های نازک‌کار صنعتی یا پروفیل‌های سبک مبلی در صورتی که فاصله میان پایه‌ها بیش از حد معمول باشد، بین دو بازو شکم می‌دهند (Deflection). خمیدگی دائمی شاخه‌ها در اثر وزن خود و بار طبقات بالایی، خسارت مالی مستقیمی به خریدار یا کارخانه تحمیل می‌کند، زیرا شاخه‌های دفرمه‌شده در فرایندهای برشکاری و جوشکاری اتوماتیک خطوط تولید قابل مصرف نخواهند بود.
بیشتر بخوانید: استاندارد آتش نشانی در قفسه بندی انبار
برای تعیین فواصل بازوها، قانون کلی این است که فاصله کنسول آزاد لوله در دو سر شاخه نباید از نصف فاصله میان دو بازوی مجاور بیشتر باشد. اگر فاصله بین دو بازو را L در نظر بگیریم، بیرون‌زدگی انتهای لوله از آخرین بازو باید حداکثر ۰.۵L باشد. این توازن باعث می‌شود تنش خمش مثبت در مرکز دهانه و تنش خمش منفی در بالای تکیه‌گاه بازو به تعادل نسبی برسند.
- برای لوله‌های فولادی سنگین (مانند لوله‌های درز مخفی رده ۴۰ یا لوله‌های بدون درز مانیسمان)، فواصل بازوها معمولاً بین ۱.۵ تا ۲ متر طراحی می‌شود.
- برای قوطی‌ها و پروفیل‌های درزدار سبک ساختمانی، فاصله بازوها به ۱ تا ۱.۲ متر کاهش می‌یابد تا از انحنای طولی ممانعت شود.
- برای لوله‌های پلیمری، پلی‌اتیلن و یوپی‌وی‌سی که سختی خمشی ناچیزی در مقایسه با فولاد دارند، فواصل بازوها زیر ۱ متر قرار گرفته یا از توری‌های پیوسته و کفی‌های فلزی باربر روی بازوها استفاده می‌شود.
یک روش عملی ساده برای ارزیابی انعطاف‌پذیری بندیل، چیدمان چند قطعه تخته تراورس در حیاط انبار روی زمین است. می‌توان با شبیه‌سازی فاصله بازوها روی زمین و قرار دادن بار روی آنها، میزان افتادگی دو سر بندیل یا شکم دادن مرکز آن را با متر اندازه‌گیری کرد و پیش از سفارش ساخت سازه، فاصله ستون‌های قفسه را اصلاح نمود.
انتخاب میان سیستم یک‌طرفه و دوطرفه بر اساس چیدمان سالن
قفسه کانتی‌لور به دو ساختار متمایز یک‌طرفه (Single-Sided) و دوطرفه (Double-Sided) تقسیم می‌شود. پیکربندی یک‌طرفه ساختاری L-شکل دارد؛ ستون در عقب و بازوها تنها در یک جهت رو به راهرو گسترش می‌یابند. این مدل عموماً در مجاورت دیوارهای باربر سالن یا در امتداد حریم پیرامونی زمین روباز انبار نصب می‌گردد. پیکربندی دوطرفه ساختاری T-شکل ایجاد می‌کند که در آن ستون مشترک مرکزی، وزن بازوهای نصب‌شده در هر دو سمت جلو و عقب را تحمل می‌نماید.
بیشتر بخوانید: قفسه بندی شاتل درایوین
مزیت ساختاری مدل دوطرفه، خنثی‌سازی گشتاورهای مخالف است. هنگامی که هر دو سوی ستون دارای بار مشابه باشند، لنگرهای خمشی وارد بر ستون یکدیگر را تا حدودی متعادل می‌کنند و بار محوری فشاری خالصی به ریشه ستون اعمال می‌شود. این موضوع باعث صرفه‌جویی در مصرف مقاطع سنگین و کاهش عرض کل سازه نسبت به حجم نگهداری می‌گردد. در مقابل، مدل یک‌طرفه تمام گشتاور حاصل از وزن شاخه‌ها را بدون مهار متقابل به کف منتقل می‌کند و نیازمند فونداسیون بسیار مستحکم‌تر یا بولت‌های بتنی عمیق‌تر است.
| شاخص مقایسه | کانتی‌لور یک‌طرفه | کانتی‌لور دوطرفه |
|---|---|---|
| محل قرارگیری در سالن | کنار دیوارها و لبه‌های جانبی | راهروهای میانی سالن |
| الزامات استحکام بتن کف | حساسیت بالا به گشتاور واژگونی | توزیع یکنواخت‌تر تنش فشاری |
| دسترسی لیفتراک | تنها از یک راهرو | از دو راهروی مجزا و موازی |
| راندمان متراژ در انبار | مناسب برای پوشش گوشه‌های بلااستفاده | بیشترین بهره‌وری از سطح مفید انبار |
فرض کنید کارگاهی با عرض دهانه سوله ۲۰ متر قصد قفسه‌بندی دارد. استفاده از دو ردیف یک‌طرفه در کنار دیوارها و یک ردیف دوطرفه در مرکز، همراه با دو راهروی حرکتی ۵ متری، اجازه می‌دهد بیشترین بار ممکن بدون کور شدن دید اپراتور در سالن جای گیرد. یک اشتباه در این چیدمان، قرار دادن سازه یک‌طرفه در وسط فضا بدون مهاربند سقفی یا تکیه‌گاه بتنی سنگین است؛ چنین کاری در اثر برخورد ناگهانی شاخک لیفتراک ریسک سقوط کل ستون را به همراه دارد.
مطلب مرتبط: طراحی بارکد برد بلند برای سقف انبار
تجهیزات جانبی بازوها برای نگهداری ایمن لوله‌های مدور
لوله به دلیل سطح مقطع استوانه‌ای، تمایل طبیعی به لغزش و غلتیدن دارد. قرار دادن بندیل‌های باز یا شاخه‌های تک‌شاخه روی یک بازوی صاف بدون مهار جانبی می‌تواند با یک تکان مختصر منجر به ریزش زنجیره‌ای بار شود. طراحان صنعتی برای ایمن‌سازی نگهداری مقاطع گرد، ملحقات ویژه‌ای را به ساختار بازوها می‌افزایند.
مهم‌ترین قطعه، استاپر یا پین نگهدارنده (Pipe Stopper) است. این قطعه در نوک بازو یا در فواصل معین به صورت عمودی سوار می‌شود. پین‌ها می‌توانند ثابت جوشی یا متحرک پیچی باشند. مدل‌های متحرک این امکان را می‌دهند که در صورت نیاز به تخلیه بار با تسمه جرثقیل، پین از محل خود خارج شده و لوله به صورت افقی بدون مانع هدایت شود. علاوه بر این، بازوهای ویژه لوله اغلب با زاویه شیب ۲ الی ۳ درجه به سمت ستون تولید می‌شوند تا نیروی جاذبه، میل مقاطع را به سمت تکیه‌گاه هدایت کند نه به سمت دهانه راهرو.
مطلب مرتبط: قفسه درایوین انبار چیست
برای مقاطعی با طول‌های متغیر یا لوله‌های با سایز ریز که بسته‌بندی محکمی ندارند، از کفی‌های مشبک یا پنل‌های فلزی بین بازوها استفاده می‌شود. این سطوح، بازوهای مجزا را به یک طبقه پیوسته تبدیل می‌کنند. بررسی دوره‌ای پین‌ها از نظر عدم کج‌شدگی و ترک‌خوردگی محل جوش، یکی از موارد قطعی در بازرسی‌های هفتگی سرپرست انبار است.
الزامات راهرو و انطباق با ناوگان حمل‌ونقل کالا
طراحی انبار کانتی‌لور بدون در نظر گرفتن نوع لیفتراک یا ماشین جابه‌جایی، به بن‌بست عملیاتی ختم می‌شود. از آنجا که شاخه‌ها حداقل ۶ متر طول دارند، یک لیفتراک استاندارد تعادلی برای دور زدن و تخلیه بار نیاز به راهرویی بسیار عریض دارد؛ چرا که عرض راهرو نه فقط بر اساس ابعاد ماشین، بلکه بر اساس جمع طول لوله و شعاع گردش لیفتراک محاسبه می‌شود. برای یک لوله شش متری، عرض راهروی گردش در لیفتراک‌های معمولی ممکن است به ۸ تا ۹ متر برسد که بخش عمده مساحت انبار را تلف می‌کند.
راه‌حل بهینه‌سازی فضا در این انبارها استفاده از تجهیزات با حرکت جانبی یا چندجهته است:
مطلب مرتبط: فرق لیفتراک برقی و دیزلی
- ساید لودرها (Side Loaders): این ماشین‌ها شاخه لوله را روی سکوی جانبی خود سوار کرده و در امتداد طولی در راهرو حرکت می‌کنند. با این تجهیز، عرض راهرو می‌تواند به حدود ۲ تا ۲.۵ متر کاهش پیدا کند.
- لیفتراک‌های چهارجهته (4-Way Forklifts): این دستگاه‌ها چرخ‌های با قابلیت دوران ۹۰ درجه دارند و می‌توانند بدون چرخش بدنه اصلی، در جهات طولی و عرضی تغییر مسیر دهند.
- جرثقیل‌های سقفی مجهز به قلاب C یا مگنت: در سوله‌های دارای بالابر سقفی، چیدمان کانتی‌لور باید فاقد بازوهای سقفی مسدودکننده باشد تا دسترسی قلاب به بالاترین ردیف شاخه‌ها بدون مانع امکان‌پذیر گردد.
هنگام طراحی پلان، کف سالن در مسیر حرکت چرخ‌ها باید از نظر همواری و تراز بتن ارزیابی شود. انحراف تراز کف سالن حتی به اندازه پنج میلی‌متر، هنگامی که دکل لیفتراک به ارتفاع شش متری برای تخلیه بسته لوله می‌رسد، انحرافی معادل چند ده سانتی‌متر در نوک شاخک ایجاد کرده و خطر برخورد بار سنگین با ستون قفسه را بالا می‌برد.
خطاهای بحرانی بارگذاری و چک‌لیست بازرسی دوره‌ای
استهلاک در قفسه‌های بازویی بر خلاف قفسه‌های مسقف، اغلب ناشی از ضربات مستقیم ماشین‌آلات و بارگذاری نامتقارن است. اپراتورها معمولاً هنگام گذاشتن بندیل سنگین، بار را با شیب یا ضربه روی اولین بازو رها می‌کنند. این بارگذاری دینامیکی ناگهانی، ضربه‌ای تا ۱.۵ برابر وزن استاتیک ایجاد می‌کند که در صورت تکرار، باعث اعوجاج ستون یا خستگی فلز در ریشه بازو می‌شود.
مطلب مرتبط: چک لیست نصب لیبل روی قفسه راک
یک رویکرد ساختاری برای مهار این آسیب‌ها، پیاده‌سازی چک‌لیست بازرسی مدون است. نکات زیر باید به طور منظم بررسی شوند:
- وضعیت شاقولی ستون‌ها: بررسی انحراف عمودی ستون با شاقول یا تراز لیزری. انحراف مجاز عموماً کمتر از ۱/۵۰۰ ارتفاع ستون است.
- سالم بودن انکربولت‌ها: بررسی کشش بولت‌های کف سالن و عدم لق‌شدن صفحه ستون (Base Plate) ناشی از ضربات پیاپی ترمز لیفتراک.
- تغییر شکل دائمی بازوها: اندازه‌گیری خمش بازوها زمانی که بار از روی آنها برداشته شده است؛ هرگونه خمیدگی رو به پایین نشان‌دهنده بارگذاری بیش از ظرفیت مجاز است.
- سالم بودن اتصالات بادبندی: بررسی کشش کابل‌ها یا میله‌های ضربدری پشت ستون‌ها؛ این قطعات پایداری طولی کل ردیف را تامین می‌کنند و نباید شل باشند.
جداسازی فیزیکی مسیر تردد لیفتراک از پایه‌های قفسه با نصب گاردریل‌های ضربه‌گیر روی زمین جلوی ردیف‌ها، عمر مفید سازه را به طور چشمگیری افزایش می‌دهد و مانع از شوک مستقیم چرخ‌های لیفتراک به بیس ستون‌ها می‌شود.
مطلب مرتبط: نحوه ساخت کاتالوگ و شناسنامه کالا
پرسش‌های متداول
حداکثر وزن مجاز برای هر بازوی قفسه کانتی‌لور چقدر است؟
ظرفیت باربری بازو استاندارد ثابتی ندارد و از ۲۰۰ کیلوگرم در مدل‌های سبک تا بیش از ۳۰۰۰ کیلوگرم در مدل‌های سنگین نورد گرم متغیر است. این ظرفیت کاملاً به طول بازو، فاصله بین ستون‌ها و گشتاور قابل تحمل مقطع ستون وابسته است.
آیا می‌توان از قفسه بازویی در محوطه باز انبار آهن‌آلات استفاده کرد؟
بله، اما برای فضاهای روباز باید سازه با پوشش گالوانیزه گرم آبکاری شود تا در برابر رطوبت و خوردگی مقاوم باشد. همچنین بار ناشی از وزش باد و بار برف روی لوله‌ها باید در محاسبات سازه‌ای ستون‌ها و فونداسیون بتنی لحاظ گردد.
چگونه بندیل‌های با طول نامنظم روی این قفسه‌ها چیده می‌شوند؟
در صورتی که طول شاخه‌ها متغیر باشد، بهترین روش پوشش دادن فاصله بین بازوها با استفاده از پل‌های نگهدارنده (Support Bars) یا شبکه‌های مشبک فلزی مقاوم است تا هر نقطه از بار، تکیه‌گاه کافی داشته باشد و شاخه‌های کوتاه‌تر بین بازوها سقوط نکنند.
