جابه‌جایی بار در انبارهای صنعتی و کارگاه‌های تولیدی بدون استفاده از ادوات استاندارد، علاوه بر کاهش سرعت کار، ریسک آسیب به نیروی انسانی و محموله‌ها را بالا می‌برد. خرید جک پالت دستی صنعتی به عنوان پایه‌ای‌ترین ابزار انتقال افقی بار، نیازمند ارزیابی فنی فاکتورهایی چون وزن بار، هندسه پالت‌ها و شرایط فیزیکی انبار است. انتخاب نادرست این تجهیز منجر به تحمیل هزینه‌های ناشی از استهلاک سریع سیلندر هیدرولیک، فرسودگی چرخ‌ها و عدم انطباق با ابعاد باراندازها می‌شود.

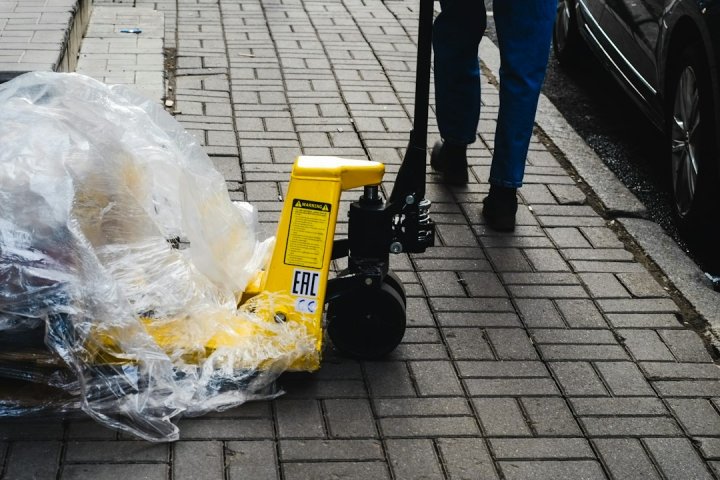

تعیین ظرفیت تناژ بر اساس وزن محموله و ضرایب ایمنی
ظرفیت اسمی یک جک پالت دستی معرف حداکثر باری است که سیستم هیدرولیک و شاسی فلزی دستگاه توانایی بالا بردن و جابه‌جایی آن را در شرایط استاندارد دارند. مدل‌های رایج در بازار صنعتی معمولاً در ظرفیت‌های ۲ تن، ۲.۵ تن، ۳ تن و ۵ تن طراحی و ساخته می‌شوند. مکانیزم عملکرد هیدرولیک این تجهیزات بر پایه اعمال فشار روغن از طریق پمپ پیستونی به سیلندر بالابرنده شکل گرفته است؛ در صورتی که وزن بار فراتر از توان طراحی باشد، فشار روغن داخل سیلندر از حد مجاز فراتر رفته و موجب نشت روغن از پکینگ‌ها یا خرابی شیر تخلیه می‌شود.
یک خطای متداول در پروسه خرید، یکسان در نظر گرفتن ظرفیت اسمی جک پالت با بیشینه وزن پالت‌های موجود در انبار است. هنگامی که یک پالت حامل ۲۵۰۰ کیلوگرم کالا باشد، به‌کارگیری جک پالت ۲.۵ تنی باعث کارکرد مداوم دستگاه در حداکثر توان هیدرولیکی خواهد شد. این مسئله افت عملکرد پمپ، افزایش نیروی مورد نیاز کاربر برای پمپاژ دسته و در درازمدت تاب برداشتن اتصالات بازوی هیدرولیک را به همراه دارد.
راهنمای جامع این موضوع: انبارداری صنعتی
برای تصمیم‌گیری صحیح، محاسبه حاشیه ایمنی حداقل ۲۰ درصدی بالاتر از بیشترین وزن تخمینی ضروری است. به عنوان مثال، اگر در یک انبار قطعات خودرو سنگین‌ترین پالت وزنی معادل ۲۱۰۰ کیلوگرم داشته باشد، مدل ۲.۵ تنی پاسخی شکننده ارائه می‌دهد و انتخاب نسخه ۳ تنی توجیه فنی و اقتصادی بالاتری دارد. در این سناریو، فشار کاری هیدرولیک کمتر از ۷۰ درصد توان ماکزیمم باقی می‌ماند و استهلاک قطعات داخلی شیر بای‌پس به حداقل می‌رسد.
پیش از ثبت سفارش، وزن سنگین‌ترین پالت را با باسکول بررسی کنید و تغییرات چگالی کالا در فصول مختلف سال یا در محموله‌های آتی را مد نظر قرار دهید. آزمودن عملکرد شیر اطمینان (Overload Valve) در برابر اضافه بار، تاییدکننده سلامت مکانیزم پیشگیری از صدمات ناشی از تناژ بیش از حد است.

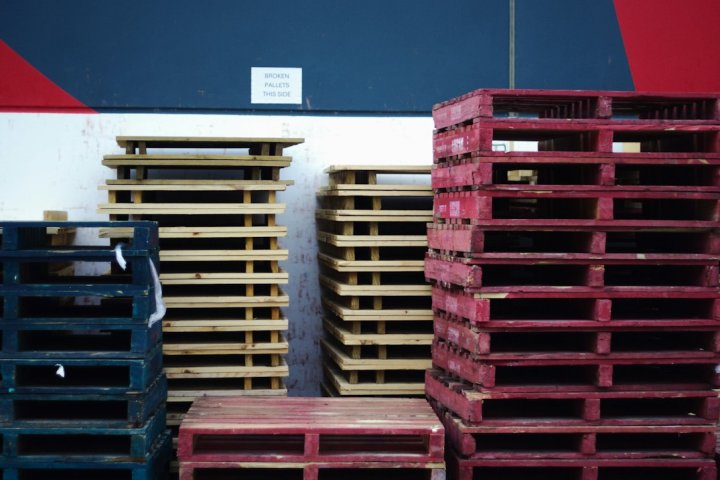

هماهنگی طول و عرض شاخک با ابعاد و ساختار پالت‌های استاندارد
ابعاد شاخک‌ها باید همخوانی هندسی دقیقی با ابعاد زیرین پالت و فضای ورودی لیفتراک یا جک پالت داشته باشند. طول شاخک استاندارد در اغلب تجهیزات ۱۱۵۰ میلی‌متر است که به طور مشخص برای هماهنگی با پالت‌های استاندارد اروپایی (یورو پالت) با ابعاد ۱۲۰۰ در ۸۰۰ میلی‌متر طراحی شده است. از سوی دیگر، فاصله عرضی بین دو لبه بیرونی شاخک‌ها در مدل‌های پرکاربرد ۵۵۰ میلی‌متر (شاخک استاندارد) یا ۶۸۵ میلی‌متر (شاخک عریض) تعبیه می‌شود.
بیشتر بخوانید: ضوابط آتش نشانی در انبارداری صنعتی
تطابق نداشتن طول شاخک با پالت، مکانیزم توزیع وزن بار را دچار اختلال می‌کند. اگر طول شاخک کوتاه‌تر از عمق پالت باشد، مرکز ثقل بار به سمت انتهای شاخک منتقل شده و گشتاور خمشی مضاعفی به بازوهای کششی و شاسی وارد می‌سازد. برعکس، چنانچه شاخک‌ها بیش از حد بلند باشند (مانند شاخک‌های ۱۵۰۰ یا ۲۰۰۰ میلی‌متری روی پالت ۱۲۰۰ میلی‌متری)، نوک شاخک از پشت پالت بیرون زده و در هنگام دور زدن یا عبور از راهروهای باریک، به پالت‌ها یا قفسه‌های مجاور آسیب می‌رساند.
برای پالت‌های استاندارد صنعتی با عرض ۱۰۰۰ در ۱۲۰۰ میلی‌متر، استفاده از عرض شاخک ۶۸۵ میلی‌متر از عدم تعادل جانبی بار پیشگیری می‌کند. در یک انبار مواد دارویی که مبنای ذخیره‌سازی، پالت‌های یورویی با ورودی ۸۰۰ میلی‌متر است، تهیه جک پالت عریض ۶۸۵ میلی‌متری مانع از ورود روان شاخک به دهانه پالت می‌شود و کاربر ناچار خواهد شد پالت را از جهت غیراستاندارد بلند کند که خطر سقوط کالا را بالا می‌برد.
| نوع پالت | ابعاد پالت (میلی‌متر) | طول شاخک پیشنهادی (میلی‌متر) | عرض شاخک پیشنهادی (میلی‌متر) |
|---|---|---|---|
| یورو پالت (EUR 1) | ۱۲۰۰ × ۸۰۰ | ۱۱۵۰ | ۵۵۰ |
| پالت صنعتی (ISO) | ۱۲۰۰ × ۱۰۰۰ | ۱۱۵۰ یا ۱۲۲۰ | ۶۸۵ |
| پالت کوچک / نیم‌پالت | ۸۰۰ × ۶۰۰ | ۸۰۰ | ۵۵۰ |
| پالت طویل / بار خاص | ۲۰۰۰ × ۱۲۰۰ | ۱۵۰۰ تا ۲۰۰۰ | ۶۸۵ |
یک آزمایش تجربی برای اطمینان از تناسب شاخک: ورودی پالت را از کف زمین تا لبه زیرین تخته فوقانی اندازه بگیرید. ارتفاع شاخک جک پالت در حالت خوابیده معمولاً حدود ۸۵ میلی‌متر است؛ در پالت‌های دارای کفی بسته یا ارتفاع ورودی کمتر از این رقم، نیاز به جک پالت‌های ارتفاع کوتاه (پروفیل پایین با ارتفاع کف ۵۱ میلی‌متر) خواهد بود.
مقایسه‌ی مرتبط: تفاوت استاکر دستی و برقی
تحلیل ساختار پمپ هیدرولیک و تفاوت پمپ‌های ریخته‌گری با جوشی
سیستم هیدرولیک به عنوان قلب تپنده جک پالت دستی، وظیفه تبدیل نیروی مکانیکی حاصل از حرکت دستگیره به نیروی بالابرنده هیدرولیکی را دارد. در مدل‌های صنعتی، پمپ‌ها به دو شیوه عمده تولید می‌شوند: پمپ‌های یکپارچه ریخته‌گری‌شده (Pump Casing چدنی یا گالوانیزه) و پمپ‌های بدنه‌جوشی (ورق فولادی جوشکاری‌شده). پمپ‌های یکپارچه ریخته‌گری به دلیل نداشتن درز جوش، مقاومت بسیار بالاتری در برابر تنش‌های ارتعاشی و فشارهای متناوب از خود نشان می‌دهند.
مطلب مرتبط: تفاوت پالت چوبی و پلاستیکی
علت خرابی زودهنگام در پمپ‌های جوشی، پیدایش ترک‌های میکروسکوپی در محل اتصال درزهای جوش تحت بارهای ضربه‌ای است. هنگامی که یک چاله کوچک در کف کارگاه وجود دارد و جک پالت پر از بار از روی آن عبور می‌کند، شوک هیدرولیکی شدیدی به پیستون پمپ وارد می‌شود. این شوک در پمپ‌های جوش‌خورده به مرور به ریزنشت روغن منجر می‌شود، در حالی که پوسته ریخته‌گری‌شده این تنش را به صورت شعاعی جذب می‌کند.
مطلب مرتبط: مقایسه تگ rfid با برچسب بارکد در انبار
یک کارگاه پرس‌کاری سنگین را در نظر بگیرید که روزانه حدود ۵۰ تن ورق را در قالب پالت‌های کوچک جابه‌جا می‌کند. استفاده از جک پالت مجهز به پمپ بدنه جوشی در چنین محیطی به دلیل ارتعاش مداوم و گردوغبار فلزی، ظرف چند ماه به روغن‌ریزی و نفوذ براده به پکینگ پیستون ختم می‌شود. در مقابل، یک پمپ ریخته‌گری با مکانیزم آب‌بندی دولایه و پیستون با روکش کروم سخت، پایداری عملکردی را حفظ می‌کند.
اشتباه متداول در ارزیابی پمپ، اکتفا به ظاهر رنگ‌آمیزی‌شده بدون توجه به شیر تخلیه و پیچ هواگیری است. در بازرسی فیزیکی، به نحوه اتصال اهرم دستی به سوپاپ رهاسازی دقت کنید. سیستم‌های کابلی داخلی عملکرد روان‌تری نسبت به زنجیرهای بیرونی مستعد گیرپاژ ارائه می‌دهند و تخلیه فشار روغن را به شکل تدریجی و ایمن کنترل می‌کنند.
انتخاب متریال چرخ‌ها متناسب با شرایط کفپوش سالن
اصطکاک نورد، میزان صدای تولیدی، آسیب‌رسانی به سطح و مقاومت در برابر سایش مستقیماً به متریال به‌کاررفته در چرخ‌های جک پالت وابسته است. چرخ‌ها در دو بخش فرمان (زیر دستگیره) و باربری (زیر شاخک‌ها) تعبیه می‌شوند. سه ترکیب اصلی در چرخ‌های صنعتی شامل پلی‌یورتان (PU)، نایلون (پلی‌آمید) و لاستیک فشرده است که هرکدام خواص مکانیکی متفاوتی در برابر بار دارند.
مطلب مرتبط: قفسه بندی بازویی برای لوله و پروفیل
چرخ‌های نایلونی سفید رنگ سختی بسیار بالایی دارند؛ این ویژگی مقاومت غلتشی را کاهش می‌دهد و کشیدن بارهای سنگین روی بتن صاف را تسهیل می‌کند. اما اگر سطح انبار از جنس اپوکسی، سرامیک یا سنگ باشد، سختی نایلون باعث ایجاد خط‌وخش روی کفپوش و ایجاد صدای آزاردهنده در محیط کارگاه می‌شود. در سوی مقابل، پلی‌یورتان با ارائه خاصیت الاستیک، ضربات سطحی را جذب کرده و از تخریب کفپوش‌های گران‌قیمت جلوگیری به عمل می‌آورد.
در یک انبار صنایع غذایی با کفپوش رزین اپوکسی بهداشتی، تجهیز جک پالت به چرخ‌های نایلونی به سرعت باعث ساییدگی لعاب کف و ایجاد آلودگی صوتی مفرط می‌شود. جایگزینی این چرخ‌ها با پلی‌یورتان تزریقی روی هسته چدنی، علاوه بر محافظت از پوشش کف، لرزش منتقل‌شده به بارهای حساس و شکستنی را دفع می‌سازد.
| جنس چرخ | نوع کفپوش مناسب | میزان نویز | مقاومت شیمیایی | روانی حرکت زیر بار سنگین |
|---|---|---|---|---|
| پلی‌یورتان (PU) | اپوکسی، رنگ، بتن صیقلی | بسیار کم | متوسط به بالا | عالی بدون ردگذاری |
| نایلون (پلی‌آمید) | بتن خشن، آسفالت، محیط مرطوب | زیاد | بسیار بالا در برابر اسید و قلیا | فوق‌العاده روی سطوح صاف |
| لاستیک فشرده | سطوح ناهموار، فضای بیرونی | بسیار کم | ضعیف در برابر روغن‌ها | نیازمند نیروی کشش بیشتر |
علاوه بر متریال، آرایش چرخ‌های جلویی شاخک به صورت تکی (Single) یا جفت (Tandem / دابل) مورد توجه قرار می‌گیرد. در انبارهایی که تردد از روی رمپ‌ها یا موانع کوچک متداول است، چرخ‌های جفت تاندم عملکرد بهتری در عبور نرم از لبه‌ها بدون گیر کردن به لبه تخته‌های پالت به نمایش می‌گذارند.
مطلب مرتبط: دلایل انباشت قطعات یدکی راکد
بررسی مقاومت پیچشی شاسی، ضخامت ورق و مکانیزم اهرم‌ها
شاسی جک پالت تحت فشارهای متمرکز ناشی از بارگیری نامتقارن قرار دارد؛ از این رو صلبیت ساختار فلزی و مهار تنش‌های پیچشی فاکتور تعیین‌کننده در دوام فیزیکی ابزار است. شاسی استاندارد صنعتی از ورق‌های فولادی با ضخامت حداقل ۳.۵ تا ۴.۵ میلی‌متر ساخته می‌شود که توسط مقاطع تقویت‌کننده طولی در زیر شاخک‌ها تقویت شده‌اند.
ضعف در ضخامت ورق یا عدم استفاده از پل‌های مقاومتی در ساختار زیرین، به مرور باعث اعوجاج یا خم شدن نوک شاخک‌ها خواهد شد. این پدیده زمانی تشدید می‌شود که اپراتور بار را فقط روی یک شاخک متمرکز کند یا پالت را به صورت مایل جابه‌جا نماید. تغییر فرم الاستیک شاسی به تغییر فرم پلاستیک دائمی تبدیل شده و منجر به گیر کردن اهرم‌های متصل به چرخ‌های جلو می‌شود.
مطلب مرتبط: دستورالعمل پلمپ انبار قبل از شمارش
به عنوان نمونه، در یک مرکز توزیع قطعات ریخته‌گری که قالب‌های سنگین با چگالی بالا حمل می‌شوند، شاسی‌های ساخته‌شده با ورق‌های نازک (کمتر از ۳ میلی‌متر) در مدت کمتر از شش ماه دچار افتادگی نوک شاخک شده و دیگر قادر به نفوذ روان به داخل پالت نیستند. این در حالی است که سازه‌های دارای تقویت‌کننده مثلثی در گلوگاه اتصال شاسی به پمپ، فشار وارده را مستهلک می‌سازند.
بررسی عملی کیفیت شاسی: به اتصالات میله‌های کششی (میل تایپیت) در زیر شاخک دقت کنید. این میله‌ها باید دارای قابلیت رگلاژ و تنظیم ارتفاع باشند تا در صورت سایش نابرابر چرخ‌ها، بتوان تراز بودن دو شاخک را به صورت دستی تنظیم کرد. همچنین بررسی کیفیت درزهای جوشکاری CO2 و عدم وجود حفره یا بریدگی در محل اتصال بازوی بالابر، از شروط ضروری اطمینان از ساختار دستگاه است.
خطاهای پرتکرار در خرید جک پالت دستی و راهنمای بازرسی پیش از تحویل
بسیاری از تصمیم‌گیری‌ها پیرامون تهیه جک پالت بر پایه قیمت اولیه بدون ارزیابی هزینه‌های تعمیر و نگهداری اتخاذ می‌شوند. نادیده گرفتن در دسترس بودن قطعات یدکی استاندارد از قبیل پکینگ‌های هیدرولیک، چرخ‌های یدک و خارهای متصل‌کننده، تجهیز را در مواجهه با یک ایراد جزئی به طور کامل از مدار استفاده خارج می‌سازد.
مطلب مرتبط: تأثیر خطای پیش‌بینی تقاضا بر رسوب کالا
خطای شایع دیگر، غفلت از زاویه چرخش فرمان و ارگونومی دسته هدایت است. دسته‌هایی که فاقد پوشش پلاستیکی عایق هستند، در فصل‌های سرد سال کارایی اپراتور را به شدت مختل می‌کنند. همچنین دسته‌های با طراحی غیراستاندارد زاویه مناسبی برای اعمال گشتاور توسط دست ایجاد نکرده و خستگی مفرط عضلانی را به همراه دارند.
- بررسی تعادل بالا رفتن هم‌زمان شاخک‌ها در حالت بارگذاری کامل و بدون بار.
- آزمون نگهداری فشار هیدرولیک؛ جک را با بار بالا ببرید و بررسی کنید که ظرف مدت ۱۵ دقیقه هیچ افت ارتفاعی رخ ندهد.
- تست عملکرد اهرم سه حالته دسته (بالا بردن، خلاص، پایین آوردن) و اطمینان از آزادی حرکت دسته در وضعیت خلاص بدون درگیر شدن پمپ.
- بازرسی بصری اتصالات گریس‌خور روی مفصل‌های متحرک جهت اطمینان از امکان روان‌کاری دوره‌ای پین‌ها.
اجرای چک‌لیست فوق پیش از تحویل گرفتن کالا، ریسک توقف عملیات انبارداری به دلیل نقص فنی ابزار را برطرف کرده و بهره‌وری سرمایه‌گذاری را تضمین می‌کند.
پرسش‌های متداول پیرامون انتخاب و خرید جک پالت صنعتی
جک پالت با چه تناژی برای انبارهای عمومی مناسب‌تر است؟
برای بیشتر انبارهای عمومی و محیط‌های تجاری که اقلام متفاوتی را انبار می‌کنند، ظرفیت ۲.۵ تا ۳ تن متداول‌ترین و اقتصادی‌ترین گزینه است. این رده تناژی، حاشیه ایمنی مناسبی برای مواجهه با بارهای سنگین پیش‌بینی‌نشده فراهم می‌سازد و استهلاک قطعات پمپ را کاهش می‌دهد.
مطلب مرتبط: اتصال سیستم کدینگ به نرم افزار سپیدار
آیا می‌توان از جک پالت با طول شاخک استاندارد برای پالت‌های کوچک استفاده کرد؟
استفاده از شاخک‌های ۱۱۵۰ میلی‌متری برای پالت‌های کوچک‌تر (مانند نیم‌پالت‌های ۸۰۰ در ۶۰۰ میلی‌متر) امکان‌پذیر است، اما بیرون‌زدگی انتهای شاخک مانع از مانور در فضاهای فشرده می‌شود و ممکن است به پالت‌های پشتی برخورد کند. برای این پالت‌ها، مدل‌هایی با طول شاخک ۸۰۰ میلی‌متر توصیه می‌شوند.
کدام چرخ برای محیط‌های بهداشتی و صنایع دارویی انتخاب بهتری است؟
چرخ‌های پلی‌یورتان (PU) گزینه‌ای ایده‌آل برای سالن‌های دارویی و بهداشتی هستند، زیرا هیچ رد ساییدگی بر روی کفپوش‌های صیقلی اپوکسی باقی نمی‌گذارند، صدای کمی حین حرکت دارند و در برابر شوینده‌ها و مواد شیمیایی مقاومت مطلوبی نشان می‌دهند.
علت خالی کردن روغن و افت خودبه‌خودی شاخک چیست؟
افت تدریجی شاخک معمولاً ناشی از فرسودگی اورینگ‌ها و پکینگ‌های داخل سیلندر، کثیف شدن روغن هیدرولیک و قرار گرفتن ذرات روی نشیمنگاه ساچمه سوپاپ تخلیه، یا تنظیم نبودن کابل زنجیر تخلیه در دسته است که با سرویس و تعویض قطعات آب‌بندی برطرف می‌شود.
